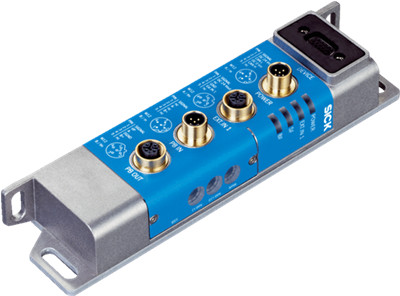

CDF600-2100现场总线模块SICK西克/施克

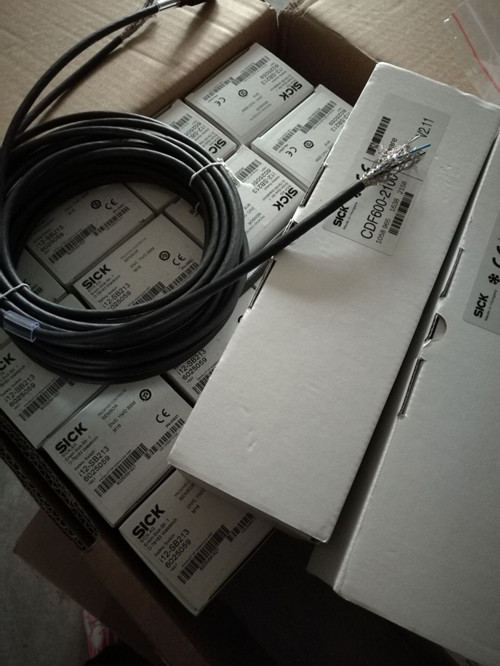

CDF600-2100现场总线模块SICK西克/施克交付客户使用

连接技术
CDF600-2 / CDF600-2 PROFIBUS DP
CDF600-2100
CDF600-2100

CDF600-2100现场总线模块SICK西克/施克

CDF600-2100现场总线模块SICK西克/施克

类型:CDF600-2100订货号: 1058965
产品特点
简述 现场总线代理服务器/网关,用于将识别传感器连接至 PROFIBUS-DP 网络(PROFIBUS 接口:2 x M12、插头/插座、5 针)
支持的产品 Lector® 系列, CLV6 系列, RFH6xx, RFU62x, RFU63x, 手持式扫描仪
支持克隆模块(CMC) 集成
支持显示模块(CMD) 否
支持电源模块(CMP) 否
支持总线模块(CMF) 集成 (PROFIBUS DP)
接口
串口(RS-232) ✔
功能 AUX
数据传输率 57.6 kBaud
Ethernet –
CAN 总线 ✔ , 取决于连接的传感器
PROFIBUS DP ✔
功能 Slave DP-V0
数据传输率 9.6 kbit/s … 12 Mbit/s, 自动识别
DeviceNet –
开关输入端 1
输出信号开关装置 0
光学信号 4 LEDs
配置软件 SOPAS ET
机械/电子参数
电气连接
1 x 15 针 D-Sub-HD 插座(设备)
1 x 5 针 M12 插头(电源)
1 x 5 针 M12 插头 (EXT.IN1)
1 x 5 针 M12 公插头 (PB IN)
1 x 5 针 M12 插座 (PB OUT)
1 x USB 插座 Micro-B (AUX)
工作电压 10 V DC … 30 V DC
功耗 < 5 W, 在未连接传感器以及数字开关输入端未接线时
外壳 铝(未喷漆)
外壳颜色 铝(未喷漆)
外壳防护等级 IP 65
防护等级 III
重量 385 g
尺寸(长 x 宽 x 高) 207 mm x 49.5 mm x 40.7 mm
扫描器端口 RS-232
环境参数
电磁兼容性(EMC) EN 61000-6-3 (2007-01) + A1 (2011-03) / EN 61000-6-2 (2005-08)
抗振动 EN 60068-2-6 (2008-02)
抗冲击能力 EN 60068-2-27 (2009-05)
工作环境温度 –35 °C … +50 °C
储存温度范围 –35 °C … +70 °C
允许相对湿度 < 90 %, 非冷凝
