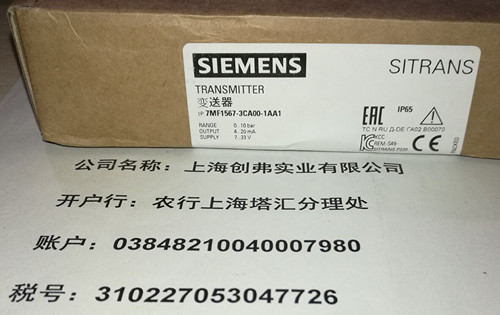

公司新到货西门子压力变送器7MF1567-3CA00-1AA1交付客户现场使用

7MF1567-3CA00-1AA1西门子siemens压力变送器

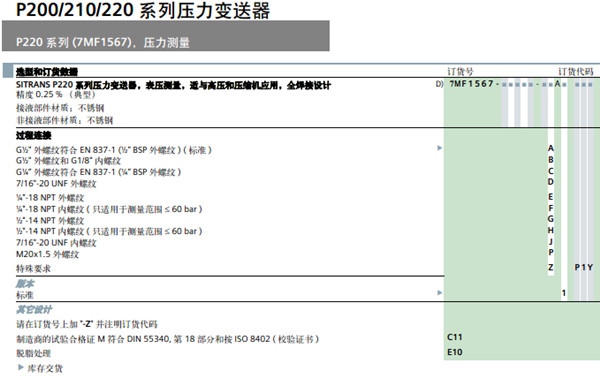

P200/210/220系列压力变送器P220系列(7MF1567)，压力测量器
SITRANS P220 系列压力变送器，表压测量，适与高压和压缩机应用，全焊接设计
精度 0.25 % （典型）
接液部件材质：不锈钢
非接液部件材质：不锈钢

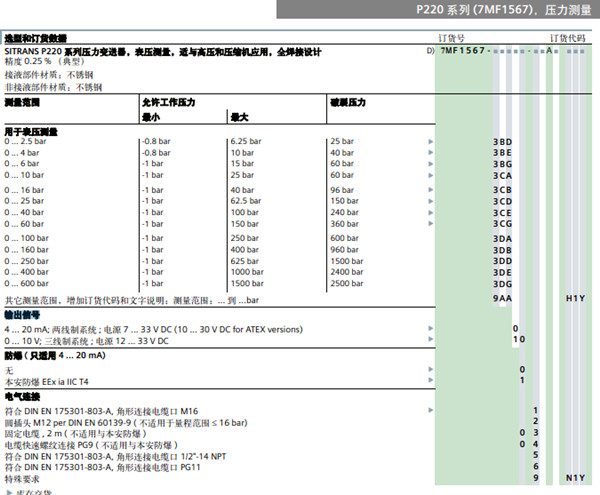

7MF1567-3CA00-1AA1西门子siemens压力变送器

用于表压测量
0 … 2.5 bar -0.8 bar 6.25 bar 25 bar f 3BD
0 … 4 bar -0.8 bar 10 bar 40 bar f 3BE
0 … 6 bar -1 bar 15 bar 60 bar f 3BG
0 … 10 bar -1 bar 25 bar 60 bar f 3CA
0 … 16 bar -1 bar 40 bar 96 bar f 3CB
0 … 25 bar -1 bar 62.5 bar 150 bar f 3CD
0 … 40 bar -1 bar 100 bar 240 bar f 3CE
0 … 60 bar -1 bar 150 bar 360 bar f 3CG
0 … 100 bar -1 bar 250 bar 600 bar 3DA
0 … 160 bar -1 bar 400 bar 960 bar 3DB
0 … 250 bar -1 bar 625 bar 1500 bar 3DD
0 … 400 bar -1 bar 1000 bar 2400 bar 3DE
0 … 600 bar -1 bar 1500 bar 2500 bar 3DG
其它测量范围，增加订货代码和文字说明：测量范围：… 到…bar 9AA
输出信号
4 … 20 mA; 两线制系统; 电源 7 … 33 V DC (10 … 30 V DC for ATEX versions)
0 … 10 V; 三线制系统; 电源 12 … 33 V DC
防爆 ( 只适用 4 … 20 mA)
无
本安防爆 EEx ia IIC T4

■ 设计
非防爆型结构设计
压力变送器主要由带有膜片的硅压测量元件装在不锈钢壳体内组
成。能使用符合 EN 175301-803-A(IP65) 的电气连接，圆形插接
口M12(IP67)，电缆连接 (IP67) 或者电缆快速螺纹连接(IP67) 。输
出信号为 4…20 mA 或 0…10 V 。
防爆型结构设计
压力变送器主要由带有膜片的硅压测量元件装在不锈钢壳体内组
成。能使用符合 EN 175301-803-A(IP65) 或者圆形插接口M12(IP67)
的电气连接。输出信号为 4…20 mA 。
■ 功能
压力变送器用来测量气体、液体的压力及液位。
P220系列压力变送器用于测量气体、液体和蒸汽的压力。
• 不锈钢测量单元, 全焊接
• 测量范围 2.5 到 600 bar
• 适用于高压和压缩技术领域应用
■ 优点
• 测量精度高
• 坚固的不锈钢外壳
• 高过压抗载能力
• 用于测量腐蚀性和非腐蚀介质
• 用于测量气体、液体和蒸汽的压力
• 紧凑型设计
• 无需密封圈
■ 应用
用于测量压力的P220系列压力变送器适用于以下工业领域：
• 机械工程
• 造船
• 电力工程
• 化学工业
• 供水
SITRANS P220 压力变送器 (7MF1567-…), 功能图
不锈钢测量元件带有薄膜电阻桥，工作压力通过不锈钢膜片传递
过来。
测量元件的输出电压由前置放大器转化为输出电流 4…20 mA 或
输出电压 0…10 V DC。
输出电流的线性度与输入压力成正比。

订货号 订货代码

7MF1567-3CA00-1AA1

7MF1567-3CA00-1AA1
