SICK西克远程距离传感器DME5000系列

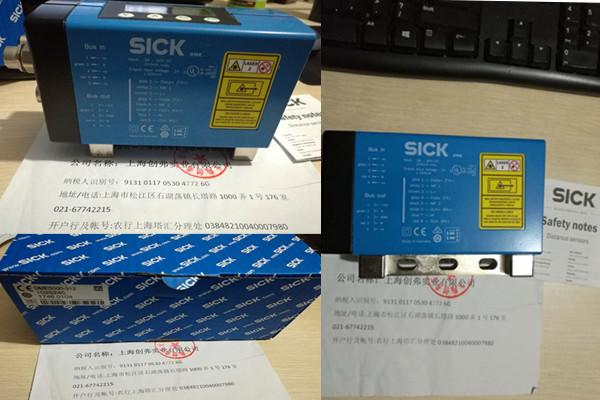

DME5000-312到货1台交付客户使用
类型:DME5000-312订货号: 1025245性能
测量范围 0.15 m … 300 m, 在反光膜“Diamond Grade”上 1)
分辨率 0.05 mm … 5 mm
重复精度 2 mm 1) 2)
准确度 ± 5 mm
输出时间 2 ms
光源 红色激光 3)
激光等级 2, 符合 21 CFR 1040.10 与1040.11，个别误差情况参照“激光公告，编号50”发行日期为 2007 年 6 月 24 日 (IEC 60825-1:2014, EN 60825-1:2014)
类型光点尺寸（距离）
130 mm (在 70 m)
270 mm (在 150 m)
360 mm (在 220 m)
最大移动速度 10 m/s
1) 在反光膜“Diamond Grade”上.
2) 统计误差 1 σ，环境条件恒定，最短接通时间 10 min.
3) 在 TU = +25 °C 时，平均使用寿命为 50,000 h.
接口
PROFIBUS DP ✔
开关量输出 反向脉冲：PNP/NPN (100 mA) 1)
多功能输入 (MF) 1 x MF 2) 3)
1) HIGH = > UV – 3 V / LOW = < 2 V.
2) HIGH = > 12 V / LOW = < 3 V.
3) 非极性反接保护.
机械/电子参数
供电电压 Uv DC 18 V … 30 V, 极限值
残余纹波 < 5 Vss 1)
初始化时间 1.5 s 2)
连接类型 插头, 2 x M12、5 针、B 编码、1 x M16、8 针、B 编码
显示器 显示屏
重量 大约 1,650 g
输出电流 IA ≤ 100 mA 3)
电流消耗 在 24 V DC < 250 mA
外壳防护等级 IP65
防护等级 II 4)
环境参数
电磁兼容性（EMC） EN 61000-6-2，EN 55011
环境温度
工作: –10 °C … +55 °C
带冷却外壳运行: –10 °C … +75 °C
仓库: –25 °C … +75 °C
空气压力影响 0.3 ppm/hPa
温度影响 1 ppm/K
温度漂移 Typ. 0.1 mm/K
机械强度
冲击: (EN 600 68-2-27 / –2-29)
正弦: (EN 600 68-2-6)
噪音: (EN 600 68-2-64)

1040401 DME5000-111S07
1047031 DME5000-211S08
1050251 DME5000-311S09
1022949 DME5000-111
1023668 DME5000-112
1024081 DME5000-211
1024082 DME5000-212
1024083 DME5000-121
1024084 DME5000-122
1024085 DME5000-221
1024086 DME5000-222
1025244 DME5000-311
1025245 DME5000-312
1025246 DME5000-321
1025247 DME5000-322
1025248 DME5000-113
1025249 DME5000-123
1025250 DME5000-213
1025251 DME5000-223
1025252 DME5000-313
1025253 DME5000-323
1025832 DME5000-114
1025833 DME5000-115
1025834 DME5000-214
1025835 DME5000-215
1025836 DME5000-124
1025837 DME5000-224
1026002 DME5000-314
1026003 DME5000-315

DME5000-312

1026004 DME5000-324
1028243 DME5000-117
1028244 DME5000-127
1028245 DME5000-217
1028246 DME5000-227
1028247 DME5000-317
1028248 DME5000-327
1029571 DME5000-211S04
1029572 DME5000-213S05
