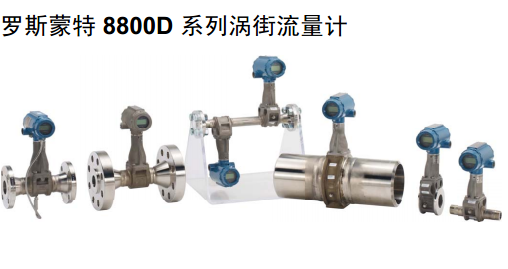

罗斯蒙特8800D系列涡街流量计

罗斯蒙特8800D系列涡街流量计
8800DF020SA1N1D1M5
涡街流量计罗斯蒙特 8800DD罗斯蒙特 8800DR 罗斯蒙特 8800DW罗斯蒙特
8800DF
8800DF
8800DW
8800DR
8800DD
8800DF005
8800DF010
8800DR010
8800DF015
8800DR015
8800DF020
8800DR020
8800DF030
8800DR030
8800DF040
8800DR040
8800DF060
8800DR060
8800DF080
8800DR080
8800DF100
8800DR100
8800DF120
8800DR120

罗斯蒙特8800D系列涡街流量计

罗斯蒙特8800D系列涡街流量计

Hart® 和 F OUNDATION™
现场总线协议
 全铸造和无阻塞的设计消除了腔内的孔和垫圈,从而具有了最高的性能、可靠性和更强的安全性。无密
封件,全钢结构。
 CriticalProcess

涡街流量计消除了旁路管线,优化了传感器性能检测的安全性。
 提供可选的 MultiVariable

输出。内部温度补偿提供极具成本效益的饱和蒸汽质量流量测量。
 自适应数字信号处理 (ADSP) 技术优化了抗振性能和流量范围。
 缩径式 (Reducer

) 涡街流量计扩大了可测量流量范围、降低了安装成本,并最大限度降低了项
目风险。
 设备诊断和仪表校验使故障排除更简单。
 提供夹持式、法兰式、双传感器式、缩径式和高压设计。
罗斯蒙特 8800D 提供最大的可靠性和
过程可用性。
 罗斯蒙特 – 8800D 涡街流量计无引压管、孔和垫圈,提高
了可靠性。
 无阻塞设计 – 独有的全焊接、无垫圈表体结构,没有可阻
塞的端口或缝隙。
 抗振 – 传感器系统达到质量平衡并且采用了自适应数字
信号处理 (ADSP) 技术,具备极佳的抗振性能。
 可更换传感器 – 传感器与过程工艺隔离,可以在不破坏过
程密封的情况下更换。所有尺寸的管线都采用设计相同的
传感器,一个备件适用于所有仪表。
 简化故障排除 – 可通过设备诊断功能现场校验仪表电子
部件和传感器,无需关闭工艺过程。
罗斯蒙特 8800D 产品系列
 8800D 提供适用于
1/ 2 至 8 英寸管线的夹持式表体,以及
适用于
1/2 至 12 英寸管线的 ASME B16.5 、EN 1092-1 或
JIS B2220 法兰式表体。
 每款夹持式流量计都配备定位环,27确保表体与邻接管线
正确对中。
 夹持式、法兰式及焊端式表体结构采用 316 不锈钢和镍合
金材质。
 等级最高达到 ASME B16.5 1500 级,适用于 25 至 200
毫米(1 至 8 英寸)管线
提供 F OUNDATION 现场总线功能,包括设备诊断
和 PlantWeb 报警。
8800D 涡街流量计
流量计型式
标准型 标准型
F 法兰式 
W 夹持式 
R 缩径式(仅提供法兰式) 
扩展型
D 双传感器式(仅提供法兰式)
管线尺寸
标准型 标准型
005 15 毫米 (
1/2 英寸) (不适用于罗斯蒙特 8800DR ) 
010 25 毫米 (1 英寸) 
015 40 毫米 (1
1/2 英寸) 
020 50 毫米 (2 英寸) 
030 80 毫米 (3 英寸) 
040 100 毫米 (4 英寸) 
060 150 毫米 (6 英寸) 
080 200 毫米 (8 英寸) 
扩展型
100 250 毫米 (10 英寸)
120 300 毫米 (12 英寸)
接液部件的材料
标准型 标准型
S 316 锻造不锈钢和 CF-3M 铸造不锈钢
注:结构材料为 316/316L
扩展型
H UNS N06022 锻造镍合金;CW2M 铸造镍合金 注:参见表2
可选其他接液材料。请向厂家咨询详细信息。
法兰或定位环尺寸
标准型 标准型
A1 ASME B16.5 (ANSI) RF 150 级 
A3 ASME B16.5 (ANSI) RF 300 级 
K1 EN 1092-1 PN 16 (夹持式为 PN 10/16 )B1 型 
K3 EN 1092-1 PN 40 (夹持式为 PN 25/40 )B1 型 
扩展型
A6 ASME B16.5 (ANSI) RF 600 级
A7
(1)
ASME B16.5 (ANSI) RF 900 级
A8
(2)
ASME B16.5 (ANSI) RF 1500 级
B1
(3)
ASME B16.5 (ANSI) RTJ 150 级,仅适用于法兰式
B3 ASME B16.5 (ANSI) RTJ 300 级,仅适用于法兰式
B6 ASME B16.5 (ANSI) RTJ 600 级,仅适用于法兰式
B7
(1)
ASME B16.5 (ANSI) RTJ 900 级,仅适用于法兰式
B8
(2)
ASME B16.5 (ANSI) RTJ 1500 级,仅适用于法兰式
C1 ASME B16.5 (ANSI) RF 150 级,光面处理
C3 ASME B16.5 (ANSI) RF 300 级,光面处理
C6 ASME B16.5 (ANSI) RF 600 级,光面处理
