3051DP差压3051DG表压压力变送器Rosemount产品数据表选型资料

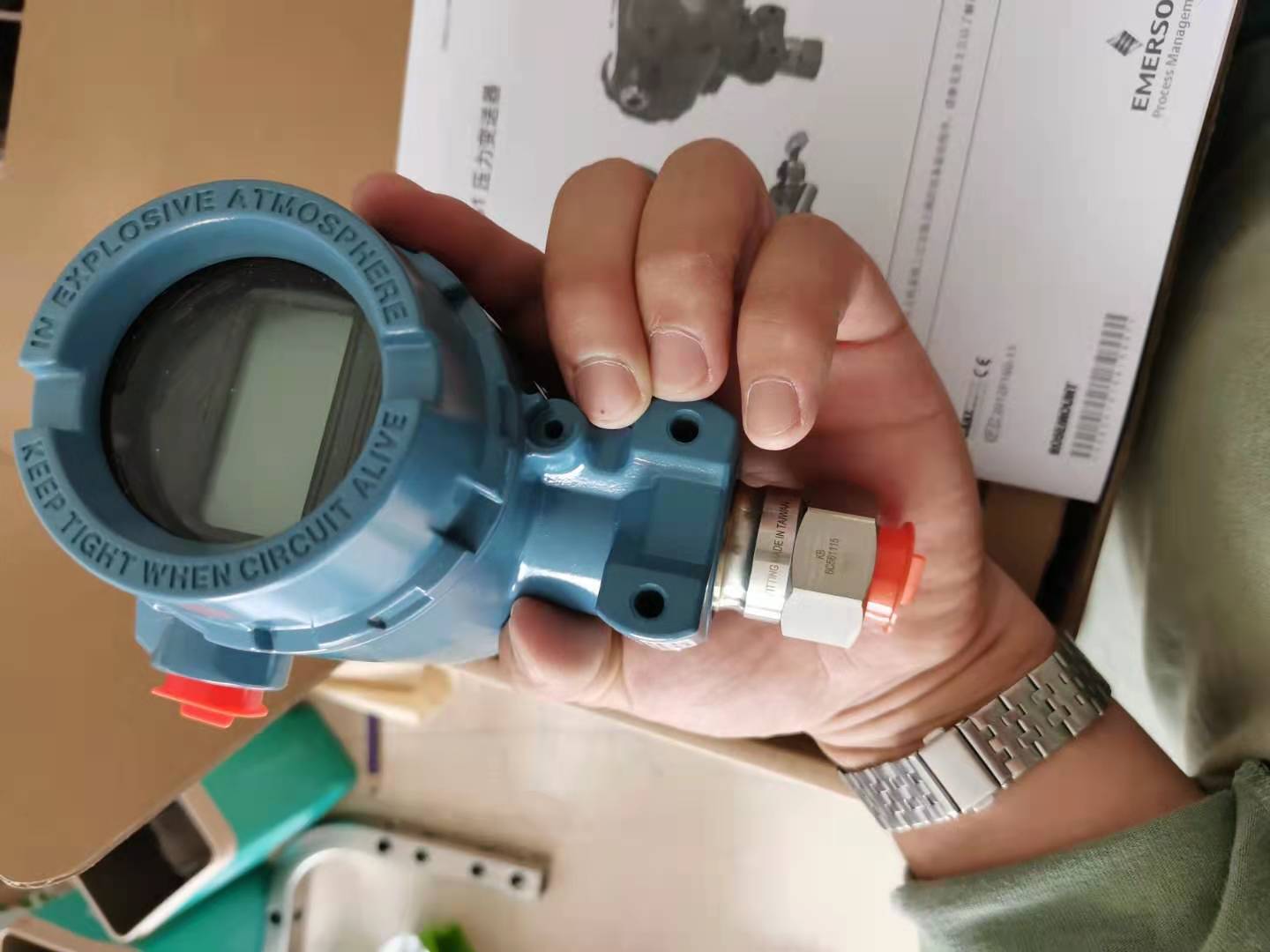

Rosemount罗斯蒙特3051压力变送器
3051DP差压3051DG表压压力变送器Rosemount产品数据表选型资料
3051DP差压3051DG表压压力变送器
| 型号 |
变送器类型 |
|
|
|
|
|
|
|
|
|
|
|
|
| 3051D |
共平面压力变送器 |
|
|
|
|
|
| 测量类型 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 标准 |
|
|
|
|
|
标准 |
| P |
差压 |
|
|
|
|
★ |
| G |
表压 |
|
|
|
|
★ |
| 压力范围 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3051DP |
|
|
3051DG |
|
|
| 标准 |
|
|
|
|
|
标准 |
| 1 |
-6.216 kPa 至 6.216 kPa |
|
|
-6.216 kPa 至 6.216 kPa |
★ |
|
（–25 至 25 inH2O） |
|
|
（–25 至 25 inH2O） |
|
| 2 |
-62.1603 kPa 至 62.1603 kPa |
|
-62.1603 kPa 至 62.1603 kPa |
★ |
|
（–250 至 250 inH2O） |
|
|
（–250 至 250 inH2O） |
|
| 3 |
-248.641 kPa 至 248.641 kPa |
|
-97.7159 kPa 至 248.641 kPa |
★ |
|
（–1000 至 1000 inH2O） |
|
|
（–393 至 1000 inH2O） |
|
| 4 |
-2068.431 kPa 至 2068.431 kPa |
|
-97.9057 kPa 至 2068.431 kPa |
★ |
|
（–300 至 300 psi） |
|
|
（–14.2 至 300 psi） |
|
| 5 |
-13789.54 kPa 至 13789.54 kPa |
|
-97.9057 kPa 至 13789.54 kPa |
★ |
|
（–2000 至 2000 psi） |
|
|
（–14.2 至 2000 psi） |
|
| 变送器输出 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 标准 |
|
|
|
|
|
标准 |
| A(1) |
4–20 mA，采用基于 HART 协议的数字信号 |
|
★ |
| 结构材料 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
工艺法兰类型 |
法兰材料 |
|
排放 / 排气阀 |
|
| 标准 |
|
|
|
|
|
标准 |
| 2 |
共平面式 |
316 不锈钢 |
316 不锈钢 |
★ |
| 3(2) |
共平面式 |
铸铁 C-276 |
合金 C-276 |
★ |
| 6 |
共平面式 |
304 不锈钢 |
316 不锈钢 |
★ |
| 7(2) |
共平面式 |
316 不锈钢 |
合金 C-276 |
★ |
| 0 |
备选工艺连接 |
|
|
|
|
★ |
| 隔膜 |
|
|
|
|
|
|
|
|
| 标准 |
|
|
标准 |
| 2(2) |
|
316L 不锈钢 |
|
★ |
| 3(2) |
|
合金 C-276 |
|
★ |
| O 型环 |
|
|
|
| 标准 |
|
|
标准 |
| A |
|
玻璃充填聚四氟乙烯 PTFE |
|
★ |
| B |
|
石墨充填聚四氟乙烯 PTFE |
|
★ |
| 传感器填充液 |
|
|
|
|
|
|
|
|
| 标准 |
|
|
标准 |
| 1 |
|
硅油 |
|
★ |
| 2 |
|
惰性油 |
|
★ |
| 外壳材料 |
|
电气接口尺寸寸 |
|
|
|
|
|
|
| 标准 |
|
|
标准 |
| A |
|
铝 |
½–14 NPT |
★ |
| B |
|
铝 |
M20 × 1.5 |
★ |
| HART 修订版配置 |
|
|
|
| 标准 |
|
|
标准 |
| HR5(4)(3) |
|
HART 版本 5 的配置 |
|
★ |
| HR7(4) (5) |
|
HART 版本 7 的配置 |
|
★ |
| 选件（随选定型号提供） |
|
|
|
|
|
|
|
| 备选法兰(6) |
|
|
|
| 标准 |
|
|
标准 |
| H2 |
|
传统法兰， 316 不锈钢，不锈钢排气 / 排液阀 |
|
★ |
| H3(2) |
|
传统法兰， C 合金 , 合金 C-276 排气 / 排液阀 |
|
★ |
| H7(2) |
|
传统法兰， 316 不锈钢，合金 C-276 排气 / 排液阀 |
|
★ |
| 阀组组件 |
|
|
|
|
|
|
|
|
| 标准 |
|
|
标准 |
| S5 |
|
组装到罗斯蒙特 301 或 305 一体化阀组 |
|
★ |
| S6 |
|
组装到罗斯蒙特 304 阀组或连接系统 |
|
★ |
| 一体安装型一次元件 |
|
|
|
|
|
|
|
| 标准 |
|
|
标准 |
| S3 |
|
组装到罗斯蒙特 405 紧凑型孔板 |
|
★ |
| S4(7) |
|
组装到罗斯蒙特阿牛巴或罗斯蒙特 1195 一体化孔板 |
|
★ |
| 密封组件 |
|
|
|
|
|
|
|
|
| 标准 |
|
|
标准 |
| S1 |
|
组装到一个罗斯蒙特 1199 远传件 |
|
★ |
| S2(8) |
|
组装到两个罗斯蒙特 1199 远传件 |
|
★ |
| 变送器输出 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 标准 |
|
|
|
|
|
标准 |
| A(1) |
4–20 mA，采用基于 HART 协议的数字信号 |
|
★ |
| 结构材料 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
工艺法兰类型 |
法兰材料 |
|
排放 / 排气阀 |
|
| 标准 |
|
|
|
|
|
标准 |
| 2 |
共平面式 |
316 不锈钢 |
316 不锈钢 |
★ |
| 3(2) |
共平面式 |
铸铁 C-276 |
合金 C-276 |
★ |
| 6 |
共平面式 |
304 不锈钢 |
316 不锈钢 |
★ |
| 7(2) |
共平面式 |
316 不锈钢 |
合金 C-276 |
★ |
| 0 |
备选工艺连接 |
|
|
|
|
★ |
| 安装架(9) |
|
|
|
|
|
|
| 标准 |
|
|
|
|
|
标准 |
| B1 |
|
用于 2 英寸管道安装的传统法兰安装架，碳钢螺栓 |
★ |
| B2 |
|
用于面板安装的传统法兰安装架，碳钢螺栓 |
★ |
| B3 |
|
用于 2 英寸管道安装的传统法兰扁平安装架，碳钢螺栓 |
★ |
| B4 |
|
用于 2 英寸管道或面板安装的共平面法兰安装架，全不锈钢 |
★ |
| B7 |
|
带 300 系列不锈钢螺栓的 B1 安装架 |
★ |
| B8 |
|
带 300 系列不锈钢螺栓的 B2 安装架 |
★ |
| B9 |
|
带 300 系列不锈钢螺栓的 B3 安装架 |
★ |
| BA |
|
带 300 系列不锈钢螺栓的不锈钢 B1 安装架 |
★ |
| BC |
|
带 300 系列不锈钢螺栓的不锈钢 B3 安装架 |
★ |
| 产品认证 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 标准 |
|
|
|
|
|
标准 |
| E3 |
|
中国 NEPSI n 型 |
|
|
|
★ |
| E7 |
|
IECEx 防火，防粉尘起火 |
★ |
| E8 |
|
ATEX 防火防尘认证 |
|
|
★ |
| I1 |
|
ATEX 本安，防尘 |
|
|
|
★ |
| I3 |
|
中国 NEPSI 本安 |
|
|
|
★ |
| I7 |
|
IECEx 本安 |
|
|
|
|
★ |
| K7 |
|
IECEx 防火，防粉尘起火，本安， n 型 （I7、 N7 和 E7 的组合） |
★ |
| K8 |
|
ATEX 防火，本安， n 型，防尘 （E8、 I1 和 N1 的组合） |
★ |
| N1 |
|
ATEX n 型认证，防尘 |
|
★ |
| N3 |
|
中国 NEPSI 防火 |
|
|
|
★ |
| N7 |
|
IECEx n 型认证 |
|
|
|
★ |
| 螺栓材料 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 标准 |
|
|
|
|
|
标准 |
| L4 |
|
奥氏体 316 不锈钢螺栓 |
|
★ |
| L5 |
|
， |
B |
级 |
7M |
螺栓 |
★ |
|
|
ASTM A 193 |
|
|
|
|
|
| 显示与界面选项 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 标准 |
|
|
|
|
|
标准 |
| M5 |
|
LCD 显示屏 |
|
|
|
|
★ |
| 校准证书 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 标准 |
|
|
|
|
|
标准 |
| Q4 |
|
校准证书 |
|
|
|
|
★ |
| 材料可追溯性认证 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 标准 |
|
|
|
|
|
标准 |
| Q8 |
|
EN 10204 3.1.B 规定的材料可溯性认证 |
★ |
| 安全质量认证 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 标准 |
|
|
|
|
|
标准 |
| QT |
|
符合 IEC 61508 的安全认证（带 FMEDA 证书） |
★ |
| 配置按钮 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 标准 |
|
|
|
|
|
标准 |
| D4 |
|
模拟零点和量程 |
|
|
|
★ |
| DZ |
|
数字零点微调 |
|
|
|
|
★ |
| 瞬变保护 |
|
|
|
|
|
| 标准 |
|
|
标准 |
| T1 |
|
瞬变保护接线端子 |
★ |
| 软件配置 |
|
|
|
|
|
| 标准 |
|
|
标准 |
| C1 |
|
定制软件配置（订购时需要填写好 CDS 00806-0100-4001） |
★ |
| 报警水平 |
|
|
|
|
|
| 标准 |
|
|
标准 |
| C4 |
|
模拟输出水平符合 NAMUR NE 43 建议，高位报警 |
★ |
| CN |
|
模拟输出水平符合 NAMUR NE 43 建议，低位报警 |
★ |
| CR |
|
自定义报警与饱和信号水平，高位报警 （需要 C1 和配置数据表） |
★ |
| CS |
|
自定义报警与饱和信号水平，低位报警 （需要 C1 和配置数据表） |
★ |
| CT |
|
低位报警 （标准罗斯蒙特报警和饱和水平） |
★ |
| 压力测试 |
|
|
|
|
| 扩展型 |
|
| P1 |
|
水压测试证书 |
|
| 工艺区清洁 |
|
|
|
|
| 扩展型 |
|
| P2 |
|
特殊维修清洗 |
|
| 法兰适配器 |
|
|
|
|
|
| 标准 |
|
|
标准 |
| DF(10) |
|
1/2–14 NPT 法兰转换头 |
★ |
| 排气 / |
排液阀 |
|
| 扩展型 |
|
| D7 |
|
无排气 / 排液阀的共面法兰 |
|
| 导管堵头 |
|
|
|
|
|
| 标准 |
|
|
标准 |
| DO(11) |
|
316 不锈钢导管堵头 |
★ |
| 最高静压 |
|
|
|
|
|
| 标准 |
|
|
标准 |
| P7 |
|
3626 psig (250 bar) 静压限值 （仅限 3051DP 量程 2–5） |
★ |
| 典型型号：3051DP 2 A 2 2 A 1 A HR5 B4 |
|
