罗斯蒙特 3051 型压力变送器采用 HART® 协议

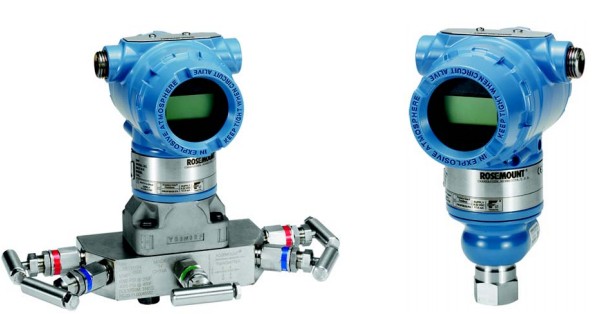

罗斯蒙特3051型压力变送器系列概述

罗斯蒙特3051型压力变送器系列概述

变送器概述
罗斯蒙特 3051C Coplanar™ 设计可用于差压 (DP)、表压 (GP) 和绝压 (AP) 测量。罗斯蒙特3051C 利用艾默生过程管理的电容传感器技术进行 DP 和 GP 测量。在罗斯蒙特 3051T 和3051CA 的测量中利用压阻传感器技术。
罗斯蒙特 3051 型的主要组件是传感器模块和电子装置外壳。传感器模块包含充油传感器系统（隔膜、充油系统和传感器）和传感器电子装置。传感器电子装置安装在传感器模块内，包括温度传感器 (RTD)、存储器模块以及电容-数字信号转换器（C/D 转换器）。来自于传感器模块的电信号被传送到电子装置外壳中的输出电子装置上。电子装置外壳内包含输出电子装置板、就地零点和量程按钮、以及接线端子块。罗斯蒙特 3051CD 型的基本框图在图 1-1 中显示。
对于罗斯蒙特 3051C 的设计，压力施加在隔膜上，油使中央膜发生偏斜，从而改变电容。然
后，此电容信号在 C/D 转换器中被转换为数字信号。然后，微处理器从热电阻温度传感器获
取信号，并由 C/D 转换器计算变送器的正确输出。随后，此信号被发送给 D/A 转换器， D/A
转换器把信号转回模拟信号，并把 HART 信号叠加在 4–20 毫安输出上。
