罗斯蒙特仪表阀组
305共平面仪表阀组，306 直连式仪表阀组和304 传统式仪表阀组
艾默生过程管理提供完整的罗斯蒙特阀组组合，以用于广泛的应用。 罗斯蒙特阀组可提供 2、3 和 5 阀模式，以及 Coplanar™、直通式和传统式类型。
罗斯蒙特阀组和变送器在工厂预先装配，以便提供易于订购、安装、操作和维护的集成组件。
所有罗斯蒙特阀组均按照与罗斯蒙特变送器相同的高质量标准设计和构建。 从基础应用到苛刻应用，罗斯蒙特歧管以卓越的价值提供行业领先的可靠性。
罗斯蒙特 305 和 306 的功能与优势
罗斯蒙特仪表阀组
独特的 Coplanar™ 设计可实现“无法兰”阀门集成
Coplanar、传统式和直通式类型
紧凑、轻型组件
工厂装配并经过泄漏测试和校准
易于在线标定
比常规歧管/变送器组件少 50% 的潜在泄漏点

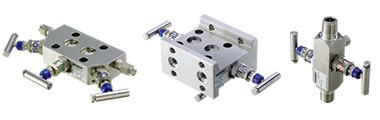

305和306仪表阀组
305和306仪表阀组
罗斯蒙特 304 的功能与优势
工厂装配并经过泄漏测试
以 2、3 和 5 阀组态的法兰对法兰式、法兰对管道式和夹持式
降低的总安装成本
易于在线标定
303仪表阀组和304 传统式仪表阀组
规范
| 305 集成式 |
306 直通式 |
304 传统式 |
压力与
温度
限制 |
聚四氟乙烯 (PTFE)
密封圈 |
6092 psi @ 200F (420 bar @ 93C)
4000 psi @ 400F (276 bar @ 204C) |
10000 psi @ 85F (689 bar @ 29C)
4000 psi @ 400F (276 bar @ 204C) |
6000 psi @ 200F (414 bar @ 93C)
4000 psi @ 400F (276 bar @ 204C) |
石墨
密封圈 |
6092 psi @ 200F (420 bar @ 93C)
1500 psi @ 750F (103 bar @ 399C) |
6000 psi @ 200F (414 bar @ 93C)
1500 psi @ 750F (103 bar @ 399C) |
6000 psi @ 200F (414 bar @ 93C)
1500 psi @ 750F (103 bar @ 399C) |
石墨 (ASME
B31.1)
密封圈 |
6092 psi @ 100F (420 bar @ 38C)
2915 psi @ 1000F (201 bar @ 538C) |
6000 psi @ 100F (414 bar @ 38C)
2915 psi @ 1000F (201 bar @ 538C) |
6000 psi @ 100F (414 bar @ 38C)
2915 psi @ 1000F (201 bar @ 538C) |
| 过程连接 |
Coplanar 式：½-14 内螺纹 NPT
传统式：¼-18 或 ½-14 内螺纹 NPT
2 1/8 in (54 mm) 中心至中心 |
½-14 内螺纹 NPT
或 ½-14 外螺纹 NPT |
FxP 和 FxF：2 1/8 in (54 mm)
中心至中心连接
夹持式：1 ½ in (38 mm)
中心至中心连接
FxP 和夹持式：½-14 内螺纹 NPT
过程连接 |
|
|
