Rosemount Analytical罗斯蒙特分析仪1056双通道智能分析仪接线1056分析仪操作说明书，罗斯蒙特分析仪1056变送器分析仪接线方法,Rosemount Analytical罗斯蒙特
1056分析仪的接线非常方便，可通过插拔式接头和滑轨式信号输入板卡槽。前面板用铰链与仪器底部连接，将面板吊下来，可方便接近接线位置
1056分析仪采用可插拔式输入信号板和通讯板，以便于接线盒安装。每块信号输入板都可以从机箱部分去除接线或完全去除接线。该仪器有三个卡槽，其中两个卡槽安装信号输入板，一个卡槽安装通讯板。
1#卡槽-左侧 通讯板
2#卡槽-中间 1#信号输入板
3#卡槽-右侧 2#信号输入板
2#、3#卡槽用于安装信号输入板。首先，按照信号板上的导线标识，将传感器接至分析仪的测量板。在完成信号板的接线后，将接线板完全推回机箱卡槽，多余的传感器电缆穿过电缆密封接头，拧紧电缆密封接头的螺母，以便固定电缆，确保机箱密封
数字通讯板

罗斯蒙特分析仪1056变送器分析仪接线方法,Rosemount Analytical罗斯蒙特

1056分析仪可以使用HART或Profibus数字通讯。HART通讯板支持Bell 202数字通讯，在4-20mA输出信号上
叠加HART输出。Profibus DP是开放的通讯协议，通过一个专用的数字线，与主机进行操作。
报警继电器
分析仪的电源只有选择通用切换电源（-03，85 ~ 265VAC）和24VDC（-02，20 ~ 30VDC），仪器才能提供4 个报警继电器。所有继电器可用作测量参数或者过程温度的报警，还可以组态成仪器故障报警。每个继电器都是独 立组态的，可以定义成时间间隔定时器，典型应用是触发泵的启动/停止，或控制阀门的打开/关闭。如果作为过程
报警，用户可以设置每个继电器的报警逻辑（高报、低报或者USP报警）以及死区大小。可编程的菜单功能支持用
户定制无故障的操作模式，即定义所有继电器在分析仪开机时的默认状态是带电或不带电。USP报警可以编程设置， 即当电导率值达到用户设定的某个极限百分数时，仪器触发报警。USP报警只适用于接触电导率信号板。
电源、输出、报警和传感器连接

罗斯蒙特分析仪1056变送器分析仪接线方法

电源接线
1056分析仪有三种电源选择：
a．115/230 VAC电源（选型代码-01）
b．24VDC（20 ~ 30VDC）电源（选型代码-02）
b．85 ~ 265VAC通用切换电源（选型代码-03）

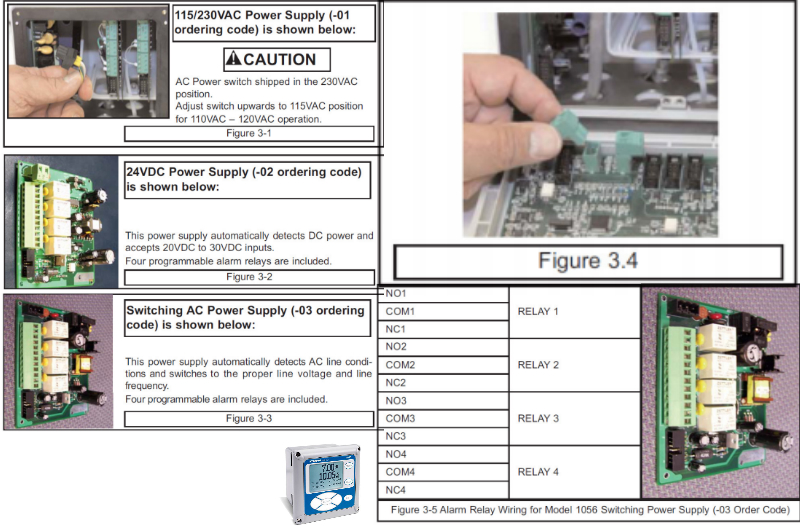

115/230VAC交流电源引线和24VDC电源引线都接至电源板，该电源板垂直安装在主机箱的左侧，每根引线的
位置都清楚地标注在电源板上。请按照电源板上的引线标记，将电源引线接至电源板。
接地板连接到-01（115/230 VAC电源）的TB1电源输入接头，或者-03（85 ~ 265VAC）电源的接地端子上，
接地板上绿色螺丝与传感器连接，以便将无线电频率干扰降至最低。为安全起见，不要使用绿色螺丝。
电流输出接线
所有1056分析仪都有2个4 ~ 20mA输出，该输出接线位置安排在分
析仪的主板上，而主板则安装在分析仪的铰链门上。按照主板上的引线 标识（+/正极，-/负极），将输出引线接至主板的正确位置。另外，每个电流输出都配备了接线插头。每台分析仪都提供外螺纹连接接头。
报警继电器接线
分析仪的电源只有选择通用切换电源（-03，85 ~ 265VAC）和24VDC（-02，20 ~ 30VDC），仪器才能提供4 个报警继电器。按照电源板上的引线标识（NO/常开，NC/常闭，COM/公共端），将所有继电器的每根引线都接至
电源板的正确位置。
传感器与信号板（分析仪 （分析仪）接线 ）接线
按照信号板上的引线标识，将传感器的引线接至测量信号板的正确位置。在完成信号板的接线后，将接线板完
全推回机箱卡槽，多余的传感器电缆穿过电缆密封接头。
为了得到最佳的RFI（无线电干扰）/EMI（电磁干扰）保护，使用屏蔽的输出信号电缆，该电缆要穿过接地的
金属穿线管，且屏蔽线要接地。交流电源电缆的线规标准要求≥14AWG，且电源与分析仪之间要设置开关或断路器，
以便于现场切断分析仪的总电源。开关或断路器的安装要靠近分析仪，并且要标注其是分析仪的断电设备。
传感器和输出信号的电缆接线要与电源的电缆接线分开，信号电缆和电源电缆不能从同一个电缆进线孔进线， 或者在电缆桥架中放在一起（要求分开放置）。
显示和操作
MENU 键用于选取菜单，以便对仪表进行编程和标定。在实时读数的主显示屏，按 MENU 键，出现 4 个顶层
菜单项目。
● Calibrate（标定 （标定）：标定安装的传感器和模拟输出
● Hold（保持）：保持电流输出
● Program（编程 （编程）：编制输出、继电器、测量、温度、安全密码和复位
● Display（显示 （显示）：）：编制显示格式、语言、报警和亮度 按 MENU 键总会出现主菜单屏幕，按 MENU 键再按 EXIT 键，则出现主
显示屏幕。
按 DIAG 键，则激活 Faults（故障）和 Warnings（报警），同时显示详细的仪表信息和传感器诊断信息，包括：
Faults（故障）、Warnings（报警）、Sensor（传感器）1 和 Sensor（传感器）2 的信息、Out（输出）1 和 Out（输
出）2 的实时电流值、型号配置字符串（例如 1056-01-20-31-AN）、仪表软件版本和使用的交流电源（AC）频率。 在 Sensor 1 或 Sensor 2，按 ENTER 键，可提供有用的诊断信息（如果适用），包括：Measurement（测量）、
Sensor Type（传感器类型）、Raw signal value（原始信号值）、Cell constants（池常数）、Zero Offset（零点偏置）、
Temperature（温度）、Temperature Offset（温度偏置）、Selected measurement range（选用的测量范围）、Cable
Resistance（电缆电阻）、Temperature Sensor Resistance（温度传感器电阻）、Signal Board software version（信
号板软件版本）等。
ENTER 键：按 ENTER 键，则储存数字和设定值，并将显示移动至下一个屏幕。
EXIT 键：按 EXIT 键，则返回上一个屏幕，不储存更改的信息。
选择键：在 ENTER 键的四周布置了 4 个方向导航键，即上箭头键、下箭头键、左箭头键和右箭头键。在使用菜单期间，
这些键可将光标移至屏幕的任何地方。
选择键用于： 1． 选择菜单屏幕上的项目 2． 上下滚动菜单列表 3． 输入或编辑数值
4． 左右移动光标
5． 选择工作期间测量单位
4.3 主显示

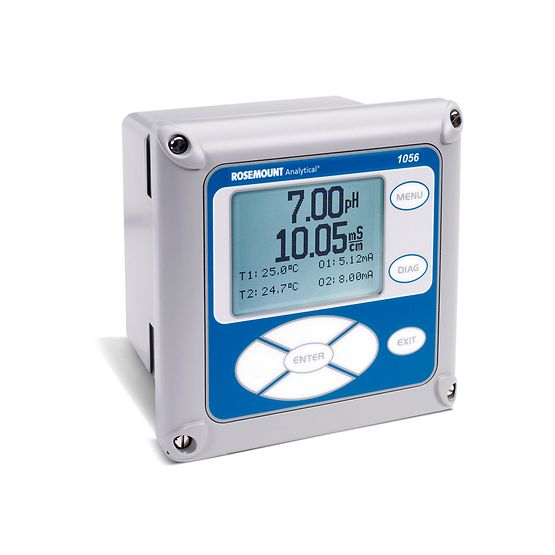

1056 分析仪显示 1 个/2 个主测量参数值，最多 4 个辅助测量参数值、故障/报警标识、报警继电器标志和数字
通讯图标。
