罗斯蒙特3051压力变送器接线方法及步骤
艾默生罗斯蒙特3051是压力、液位和流量测量仪表行业的标准，拥有经现场证明的可靠性。罗斯蒙特3051型压力变送器采用 HART® 协议罗斯蒙特Rosemount3051压力变送器接线与通电

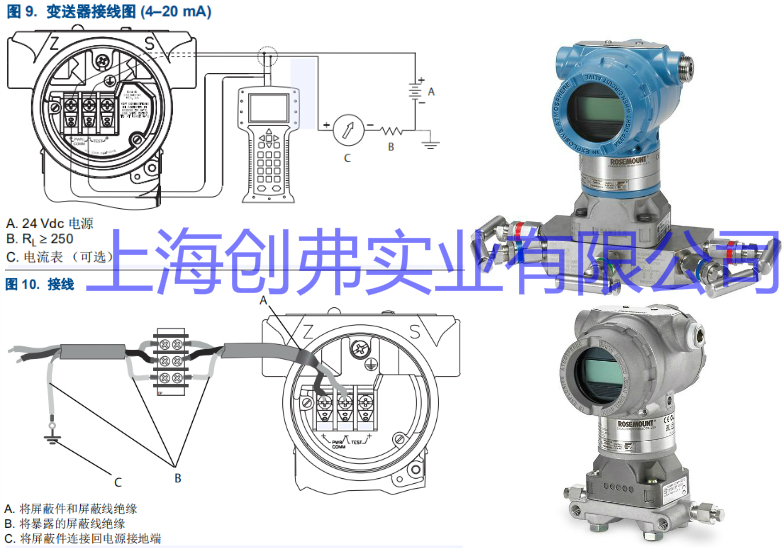

变送器接线图 (4–20 mA)
A. 24 Vdc 电源
B. RL≥250
C. 电流表 （可选）
应使用屏蔽双绞线电缆以便获得最佳效果。使用 24 AWG 或更大标号的导线，长度不超过 5000 ft. (1500 m)。若适用，安装接线线路时配装滴水环。配备滴水环时，使其底端低于导管连接件和变送器外壳。
当心
 除非将 3051 型变送器正确接地，否则安装耐瞬变电压保护端子块不提供耐瞬变电压保护。
 不要在导管中或开放电缆桥架上同时进行信号电缆布线和电力电缆布线，或在重型电气设备附近布线。
 不要将有电的信号线连接至测试端子。电源会损坏端子块中的测试二极管。
根据以下步骤，为变送器布线：
1. 卸下现场端子侧的外壳封盖。
2. 将正极引线连接至 “+” 端子 (PWR/COMM)，并将负极引线连接至 “-” 端子。
3. 将外壳接地以符合当地接地法规要求。
4. 确保正确接地。务必要让仪表电缆屏蔽：
a. 收拢到一起并进行绝缘，以防与变送器外壳接触
b. 如果将电缆穿过接线盒，则将电缆连接到下一个屏蔽件
c. 与电源的接地端连接良好
5. 如果需要耐瞬变电压保护，请参见“ 耐瞬变电压保护端子块的接地说明
6. 塞住和密封未使用的导管连接器。
7. 更换外壳封盖
接线
A. 将屏蔽件和屏蔽线绝缘
B. 将暴露的屏蔽线绝缘
C. 将屏蔽件连接回电源接地端
耐瞬变电压保护端子块的接地电子元件外壳的外部以及端子隔室的内部提供了接地端子。这些接地端子在安装了耐瞬变电压保护端子块时使用。建议使用 18 AWG 或更大标号的导线将外壳接地件连接至接地端 （内部或外部）。如果当前未针对加电和通信对变送器进行接线，请按接线与通电 ，步骤 1 到 7 操作。若已将变送器正确接线，说明的内部和外部瞬变接地位置。

罗斯蒙特Rosemount3051压力变送器接线与通电

罗斯蒙特Rosemount3051压力变送器调校变送器
装置在工厂标定。安装后，建议对表压和差压变送器执行一次零点调校，以消除安装位置或静态压力作用带来的误差。可以使用现场手操器或组态按钮执行零点调校。在进行零点调校时，应确保均压阀处于打开状态，并且所有接液支管充填至正确的液位。
1. 选择调校程序。
a. 模拟零点调校 – 将模拟输出设置为 4 mA。  也称为“重新界定量程”，这种调校会将量程下限值 (LRV) 设置为等于测量的压力。
 显示单元和数字 HART 输出保持不变。
b. 数字零点调校 – 重新标定传感器零点。
 LRV 不受影响。压力值将为 0 （在显示单元和 HART 输出上）。 4 mA点可能不是 0。  这就要求工厂标定的零压力位于 URL [0 + 3% × URL] 的 3% 范围内。
实例
URV = 250 inH2O
施加的零压力 = + 0.03 × 250 inH2O = + 7.5 inH2O （与出厂设置相比）变送器将拒绝超出此范围的值。
罗斯蒙特Rosemount3051压力变送器调校变送器使用现场手操器进行调校
1. 连接现场手操器， 接线与通电
2. 按照 HART 菜单执行所需的零点调校。
零点调校快捷键
模拟零点 （设置 4 mA）快捷键序列号 3, 4, 2
数字零点 快捷键序列号3, 4, 1, 3

罗斯蒙特3051压力变送器接线
当心不要把电信号接线连接到测试端子。电压可能烧毁测试连接件中的反极性保护二极管。
4–20 mA HART 接线

1–5 Vdc 低功率接线

接线时应按以下步骤进行：
1. 卸下端子仓一侧的外壳护盖。当电路带电时，请不要在易爆气氛中拆除盖子。信号线为变送器提供所需的供电。
2. a. 对于 4–20 mA HART 输出，应把正极引线与标记为 (+) 的端子连接，把负极引线与标记为 (pwr/comm–) 的端子连接。不要把带电信号线连接到测试端子。电力可能损坏测试二极管。
b. 对于 1–5 Vdc HART 输出，应把正极引线与标记为 (+ pwr) 的端子连接，把负极引线与标记为 (pwr–) 的端子连接。把信号引线连接到 Vout / comm +。
3. 应塞好并密封住变送器外壳上未用的导线管连接件，以避免端子侧积聚湿气。安装带有滴水圈的接线。布置滴水圈时，应保证其底部低于导线管接头和变送器外壳。
4–20 mA HART 型的电源
变送器以 10.5–42.4 Vdc 的电源供电。直流电源应提供波动小于 2% 的电力。
注
与手操器通信需要至少 250 欧姆回路电阻。如果使用一个电源来为一部以上的 3051 型变送器供电，那么在 1200Hz 时，所用的电源以及变送器的共用回路的阻抗不应超过 20 欧姆。
1–5 Vdc HART 低功率型的电源
低功率变送器以 6–14 Vdc 的电源供电。直流电源应提供波动小于 2% 的电力。Vout 负载应为100 kΩ 或更大。带瞬变保护功能的 4–20 mA HART 型的接线
