7MF1565-3CD01-5PD1西门子压力变送器P200/210/220系列压力变送器

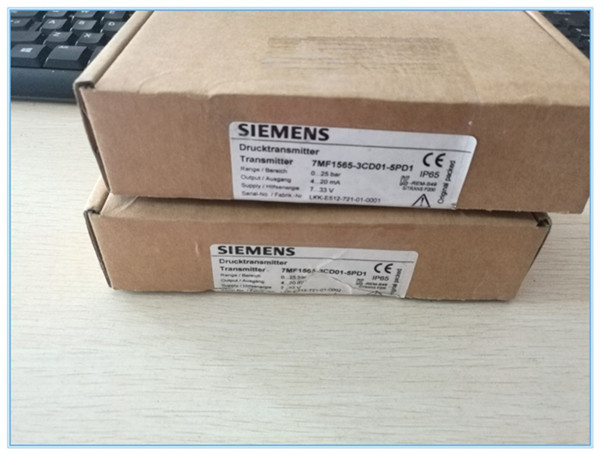

7MF1565-3CD01-5PD1西门子压力变送器P200/210/220系列压力变送器,新到货交付苏州气体客户使用

P200/210/220系列压力变送器
P200系列(7MF1565),压力测量

7MF1565-3CD01-5PD1西门子压力变送器

7MF1565-3CD01-5PD1西门子压力变送器

■ 设计
非防爆型结构设计
压力变送器主要由带有膜片的硅压测量元件装在不锈钢壳体内组成。能使用符合EN 175301-803-A(IP65) 的电气连接,圆形插接口M12(IP67),电缆连接(IP67) 或者电缆快速螺纹连接(IP67) 。
输出信号为4…20 mA 或0…10 V。
防爆型结构设计
压力变送器主要由带有膜片的硅压测量元件装在不锈钢壳体内组成。能使用符合EN 175301-803-A(IP65) 或者圆形插接口 M12(IP67) 的电气连接。输出信号为4…20 mA。
P200系列压力变送器用于测量气体、液体和蒸汽的表压和绝压。
• 陶瓷测量单元
• 表压和绝压测量范围1 到 60 bar
• 适用于普通应用
■ 优点
• 测量精度高
• 坚固的不锈钢外壳
• 高过压抗载能力
• 用于测量腐蚀和非腐蚀介质
• 用于测量气体,液体和蒸汽的压力
• 紧凑型设计
■ 应用
用于测量压力和绝压的 P200 系列压力变送器适用于以下工业领域:
• 机械工程
• 造船
• 电力工程
• 化学工业
• 供水
功能压力变送器用来测量气体、液体和蒸汽的压力和绝压以及液位
工作方式
SITRANS P200 压力变送器 (7MF1565-…), 功能图薄膜测量元件带有薄膜电阻桥,工作压力通过陶瓷膜片传送过来。测量元件的输电压由前置放大器转化为输出电流4…20mA或输出电压0…10V DC 。输出电流的线性度与输入压力成正比。

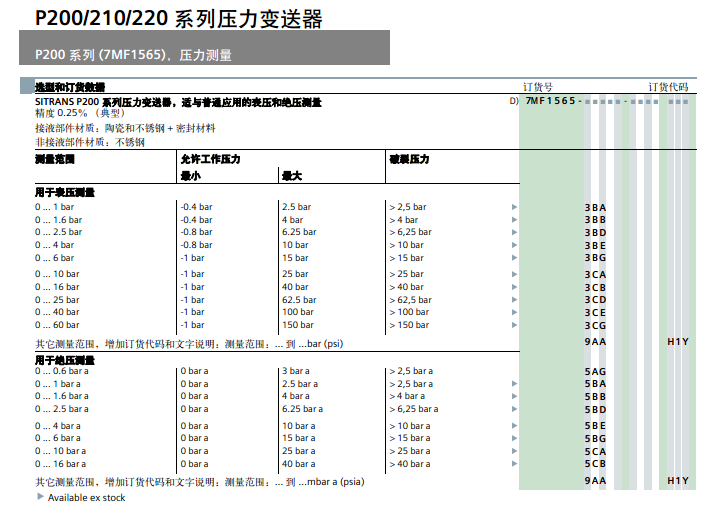

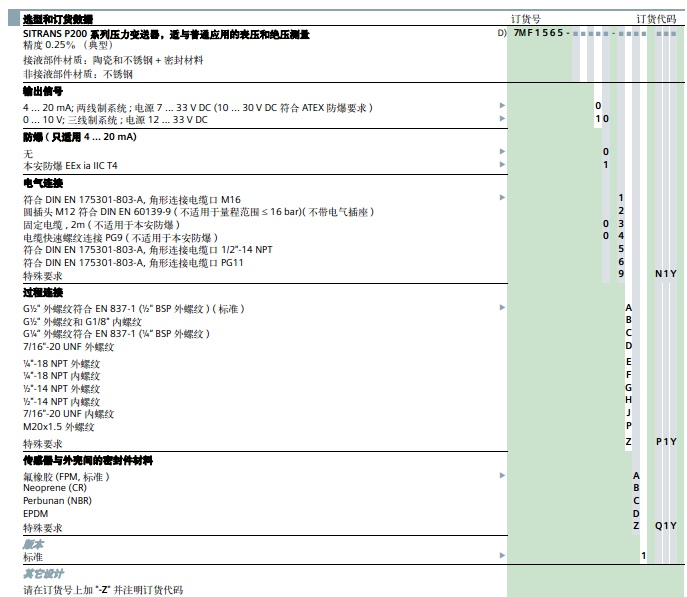

选型和订货数据

P200/210/220系列压力变送器

P200/210/220系列压力变送器

7MF1565

7MF1565

SI TRAN S P2 00 系列压力变送器,适与普通应用的表压和绝压测量
精度0.25%(典型)
接液部件材质:陶瓷和不锈钢+ 密封材料
非接液部件材质:不锈钢
用于表压测量
0 .. . 1 ba r -0 . 4 bar 2 . 5 b a r > 2, 5 b ar 3 B A
0 … 1.6 b ar -0 . 4 bar 4 b ar > 4 b ar 3 B B
0 … 2.5 b ar -0 . 8 bar 6 . 25 b a r > 6 , 2 5 b ar 3 B D
0 .. . 4 ba r -0 . 8 bar 10 b ar > 1 0 b ar 3 B E
0 .. . 6 ba r -1 b ar 15 b ar > 1 5 bar 3 B G
0 … 10 bar -1 b ar 25 b ar > 2 5 bar 3 C A
0 … 16 bar -1 b ar 40 b ar > 4 0 b ar 3 C B
0 … 25 bar -1 b ar 62. 5 b a r > 62, 5 b ar 3 C D
0 … 40 bar -1 b ar 100 b ar > 100 bar 3 C E
0 … 60 bar -1 b ar 150 b ar > 150 bar 3 C G
其它测量范围,增加订货代码和文字说明:测量范围:… 到…bar (psi) 9 A A用于绝压测量
0 … 0.6 bar a 0 b ar a 3 b ar a > 2, 5 b ar a 5 A G
0 .. . 1 ba r a 0 b ar a 2.5 bar a > 2, 5 b ar a 5 B A
0 … 1.6 b ar a 0 b ar a 4 b ar a > 4 b ar a 5 B B
0 … 2.5 b ar a 0 b ar a 6.25 bar a > 6,25 b ar a 5 B D
0 .. . 4 ba r a 0 b ar a 10 b ar a > 1 0 b ar a 5 B E
0 .. . 6 ba r a 0 b ar a 15 b ar a > 1 5 bar a 5 B G
0 … 10 bar a 0 b ar a 25 b ar a > 2 5 bar a 5 C A
0 … 16 bar a 0 b ar a 40 b ar a > 4 0 b ar a 5 C B
其它测量范围,增加订货代码和文字说明:测量范围:… 到…mbar a (psi a) 9 A A
Avail abl e ex s to ck
