7MF1641-3BG00-1AA0西门子压力变送器新到货交付客户全新列特价

P250系列压力变送器
P250 系列(7MF1641)，差压测量

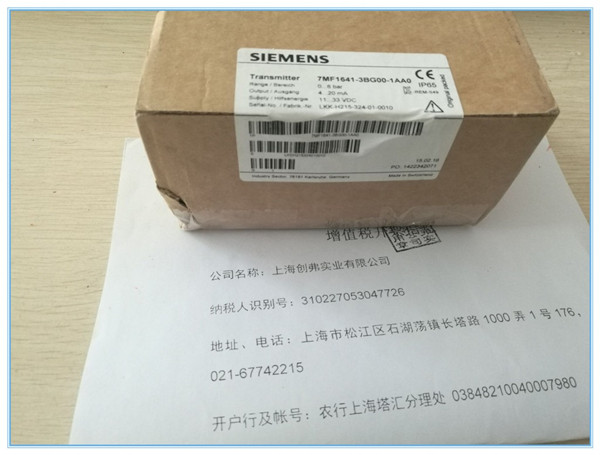

7MF1641-3BG00-1AA0西门子压力变送器

技术数据
SITRANS P250 差压变送器
应用
差压 液体和气体
工作方式
测量原理 压阻式( 陶瓷膜片)
输入
测量变量 差压
测量范围 0 … 0.1 到 0 … 25 bar
操作压力( 静压) ≤ 25 bar 差压应用
量程< 6 bar
≤ 50 bar 差压应用
量程 > 10 b ar
极限压力 1.5 x 操作压力
输出
输出信号
• 电流输出信号 4 … 20 mA
• 电压输出信号 0 … 5 V and 0 … 10 V DC
负载
3 线 > 10 k Ω
2 线 ≤ (U
H – 11 V ) / 0.02 A
测置精度
测量误差( 包括在25°C 时的线性
误差、回差和重复性)
≤ 1 % ( 典型)
长期漂移依据IE C 60770 ≤ 0. 5 % 满量程
环境温度影响
• 零点 ≤ 0.6 %/10 °C 满量程
(≤ 1.2 %/10 °C 当传感器为
0 .. . 0. 1 bar)
• 满度 ≤ 0.22 %/10°C 满量程
(≤ 0.37 %/10°C 当传感器为
0 .. . 0. 1 bar)
流传性能 适合静态和动态，流体测量
响应时间T
9 9
< 5 m s
荷载变化 < 50 Hz
SI TR AN S P250 压力变送器，工作原理
测量传感器由4 个压电桥臂电阻组成的惠斯登桥式电路组成，操作压力P1和P2
分别作用在桥臂的两端。
测量传感器的电压输出经过前置放大器放大再转化为4~ 20 m A
或0~5(10 )V D C 输出。
输出电压或电流与输入压力成线性。
SI TRANS P250 差压变送器。
SI T RANS P 250 系列差压变送器测量气体和液体的差压。
优点
• 测量精度高
• 坚固的不锈钢外壳
• 用于测量腐蚀和非腐蚀介质
• 用于测量气体和液体的差压
• 带温压补偿的测量元件
• 紧凑型设计
应用
P25 0 系列差压适合以下工业领域
• 化学工业
• 制药工业
• 食品工业
• 机械工程
• 造船
• 供水
设计
主要部件：
• 不锈钢外壳，压阻式原理，陶瓷膜片和温压补偿
• 不锈钢过程连接
• 电气连接符合E N 1753 01- 803-A 或M 12 圆接头，并可选择永
久电缆连接
功能
适用于气体和液体的差压测量。
选型和订货数据 订货号 订货代码

7MF1641-3BG00

SITRANS P 250 差压变送器
精度<1% ，接液部件陶瓷/ 不锈钢1.4301，交货包括：变送器，安装支架和操作手册
测量范围
0 … 0.1 bar 3 A A
0 … 0.2 bar 3 A C
0 … 0.25 bar 3 A D
0 … 0.3 bar 3 A E
0 … 0.4 bar 3 A F
0 … 0.5 bar 3 A G
0 … 0.6 bar 3 A H
0 … 1.0 bar 3 B A
0 … 1.6 bar 3 B B
0 … 2.5 bar 3 B D
0 … 4.0 bar 3 B E
0 … 6.0 bar 3 B G
0 … 10.0 bar 3 C A
0 … 16.0 bar 3 C B
0 … 25.0 bar 3 C D
