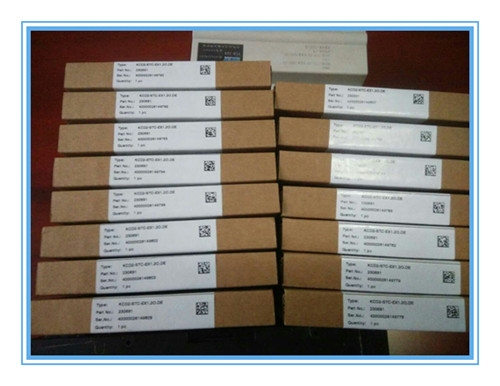

公司新到货倍加福安全栅P+F，KCD2-STC-Ex1.2O.DE，交付XX能源化工企业使用。

倍加福安全栅P+F智能变送器供电KCD2-STC-Ex1.2O.DE详细技术参数资料如下：

KCD2-STC-Ex1.2O.DE

1通道隔离屏障
24 V DC电源（电源导轨）
输入2线制智能变送器和电流源
信号分配器（1个输入和2个输出）
双路输出0/4毫安… 20 mA或0/1 V … 5 V
与测试插座接线端子
一般特性

信号类型模拟输入
供电
连接器电源轨或终端9+，10
额定电压18 … 30 V DC
纹波在电源容限内
功耗约。在20mA电流传输1.4 W，250Ω的两个输出
功耗2 W
输入
连接器端子1+，2-（片）; 3+，4-（源）
输入信号0/4 … 20 mA的
电压降≤6.1 V在20mA（端子3,4）
输入电阻终端3+，4：最大。 310Ω
终端1+，2：最大。 500Ω（250Ω负载）
可用电压≥15 V提供20 mA电流端子1+，2-
输出
连接器来源：终端5，6+; 7- 8+
沉：终端5+，6，7 +，8-
负载通道1：0 … 500Ω（20 mA）的/ <2.5MΩ（5 V）
通道2：0 … 500Ω（20 mA）的/ <2.5MΩ（5 V）
输出信号0/4 … 20 mA或0/1 … 5 V
纹波最大。 50μArms的
传输特性
偏差电流输出<20μA; VOUT <7.5 mV的含。校准，线性，迟滞和电源电压的波动，
在20°C（68°F），0/4 … 20 mA时，0/1 … 5 V

频率范围场侧进侧的控制：带宽0.5 Vpp的信号0 … 7.5千赫兹（-3分贝）
控制端进入该领域的一面：带宽0.5 Vpp的信号，0.3 … 7.5千赫兹（-3分贝）DE 1千赫兹（-3分贝）
建立时间为200μs
上升时间/下降时间为20μs
指令符合
电磁兼容性
指令2004/108 / EC EN 61326-1：2013（工业地区）
一致性
电磁兼容性NE 21：2006
防护等级IEC 60529：2001
周围环境
环境温度-20 … 60°C（-4 … 140°F）
机械特性
防护等级IP20
重量约。 100克
外形尺寸12.5×114 X122毫米（0.5×4.5×4.8），住房类型A2
安装在35 mm DIN导轨安装ACC。为EN 60715：2001
与前区连接的应用程序数据
EC-类型鉴定证书BASEEFA 13 ATEX 0077 X，对于其他证书看www.pepperl-fuchs.com
保护型号，类别，组别前六角II（1）G [防爆IA嘎] IIC
前六角II（1）D [防爆IA大] IIIC
前六角I（M1）前IA马]我
符合标准BASEEFA 13 ATEX 0078 X，观察符合性声明
集团类，保护类，温度组别防爆六角II 3G防爆nA的II T4 GC [装置2区]
指令符合
94/9 / EC指令EN 60079-0：2012，EN 60079-11：2012，EN 60079-15：2010
国际认证
UL认证
控制图116-0380（通过cULus）
IECEx认证IECEx认证BAS 13.0043X
批准的[防爆IA嘎] IIC [防爆IA大] IIIC，[防爆IA马]我
一般说明
注释两个输出的负载必须连接，以确保在技术规范中完整和正确的操作。
