罗斯蒙特Rosemount CX1100气体分析直插式氧气变送器，燃烧分析仪罗斯蒙特™ CX1100直插式氧量分析仪
CX1100-A050-F20-M7
CX1100-A100-F20-M7
CX1100-A200-F20-M7
CX1100-A050-F20-M0
CX1100-A100-F20-M0
CX1100-A200-F20-M0

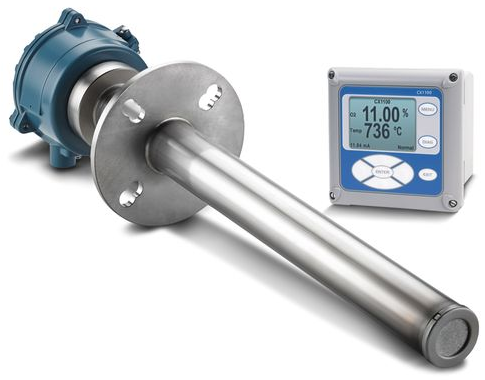

罗斯蒙特™ CX1100 直插式氧量分析仪罗斯蒙特CX1100直插式氧量分析仪how-to-video 系列：接线上电指导罗斯蒙特CX1100直插式氧量分析仪how-to-video 系列：标定演示罗斯蒙特 CX1100 直插式氧量分析仪提供清洁燃烧应用中的氧量测量。获取精确的氧量测量值，优化燃烧反应、降低能源成本并符合环保法规。设备为全焊接结构，且无需参考气体，可降低安装和维护成本。
规格测量类型氧、氧化锆 – 钎焊盘可重复性读数的 ±1% 或 O2 量的 0.1%，以较低者为准测量范围0 至 23%
时间常数/响应对于 T90，最长 10 秒过程温度范围最高 400 °C (752 °F)环境温度-20 至 70 °C（-4 至 158 °F）尺寸探头长度选项：0.5 m（19.7 in）至 2 m（6.6 ft）输出信号4-20 mA认证普通场所，请参阅完整的规格，获得认证的完整列表
特点可选分体式安装 LCD 显示屏和界面，便于访问过程信息并简化维护测量可重复性好，仅读数的 ±1%，多种探头长度选项适合您的应用需求采用坚固耐用的氧化锆氧量传感器，测量对于锅炉附件应用非常重要的炉窑废气

Rosemount CX1100产品优点

可靠的燃烧 计量■ 采用坚固耐用的氧化锆氧量传感器，测量对于锅炉调整应用非常重要的燃烧炉废气。■ 0.1% O2 或 1.0% 读数的测量可重复性好，多种锆头长度选项适合您的应用需求。■ 可选分体式安装 LCD 显示屏和界面，方便访问过程信息并简化维护。
CX1100 分体式显示器■ 无需额外工具即可用于组态、标定和维护的分体显示和界面。■ 明亮背光显示以及使用简便的键盘。
Rosemount CX1100 直插式氧气变送器订购信息
型号 产品说明
CX1100 直插式氧气变送器
材料
A 304L 不锈钢
锆头长度
050 1.64 ft. (0.5 m) 测氧锆头
100 3.28 ft. (1.0 m) 测氧锆头
200 6.56 ft. (2.0 m) 测氧锆头
锆头安装法兰
F20 ANSI/DIN：4.75 in. / 5.71 in. 螺栓圆，0.75 in. 孔
变送器
M7 带 LCD 显示和界面的分体式变送器
M0 仅锆头（无变送器）
产品认证
G6 CSA 普通区域
锆头安装金属配件
N1 初次安装板-ANSI 型
N2 初次安装板-DIN 型
变送器安装金属配件
T2 面板安装套件，带垫片
T3 2-in. 管道/墙壁安装套件
标定附件
F1 标定气体流量计
技术规格
系统测量规格规格 说明
净 O2 量程 0 – 23%
可重复性 O2 的 0.1% 或读数的 1.0%，以较低者为准
最低检测限值 0.05% O2
过程温度影响 77 至 1292°F（25 至 700 °C）时低于 0.3% O2
系统对标定气体的响应速度 初始响应小于 3 秒，T90 在 10 秒内。 对过程气体变化的响应
有所不同，视过程气体流速和附着在扩散单元上的颗粒物多少
而定。锆头规格 说明锆头 过程接液材料为 304 不锈钢。最高过程温度 752 °F (400 °C)
表 3: 锆头终端规格 说明
Rosemount™CX1100 锆头环境温度限值 -4 至 158 °F (-20 至 70 °C)
表 4: 远程显示器规格 说明材料 聚碳酸酯环境温度限值 -4 至 122 °F (-20 至 50 °C)安装规格表 5: 锆头规格 说明
锆头安装范围 垂直或水平: 2-in. 150# (4.75 in. (121 mm) 螺栓圆) 和 DIN145注
法兰为平面型，仅供安装用。 法兰不采用额定压力等级。过程要求 2.5-in. 直径孔。提供多种适配法兰与现有法兰配对。参比气 无需仪表空气环境空气被动扩散进入锆头。确保环境空气新鲜（20.95%O2)。标定 半自动手动气体交换。新标定值由分体式电子部件计算。
规格 说明
标定气体 0.4% 和 8% O2, 建议使用 N2 平衡。 仪表空气可用作高标定气体，但不作为推荐。不可使用 100% 氮气作为低标定气体。标定气体流量 15 PSI 时为 5 scfh (2.5 l/min)加热器电源 最大 120/240 Vac，50/60 Hz，1.8 A传统结构电缆 客户自备锆头加热器功耗 初始预热期间最大 150 瓦
表 6: 分体式电子部件规格 说明电源 最大 120/240 Vac，50/60 Hz，1.8 A功耗 初始预热期间为 150 瓦模拟输出 4-20 mA.最大负载 550 欧姆
报警继电器 两个 SPDT C 型，环氧树脂密封触点额定为 5A，30 Vdc，120
Vac， 或 230 Vac；用户可配置报警。
电阻负载 28 Vdc 或 300 Vac 时为 5A
感应负载：120/240 Vac 时为 1/8 HP
锆头感应电缆 3 条连接 TC、O2 和 CJC 信号的双绞线导线 22 ga 整体屏蔽电缆。加热器电缆 3 条连接加热器控制信号的多导线 18 ga 屏蔽电缆
Rosemount CX1100 锆头 装运重量 实际重量
19.68 in. (0.5 m) 19 lb. (8.6 kg) 13.5 lb. (6.1 kg)
39.37 in. (1 m) 23 lb. (10.43 kg) 16.8 lb. (7.6 kg)
78.74 in. (2 m) 30.5 lb. (13.8 kg) 23 lb. (10.43 kg)
Rosemount CX1100 分体式变
送器尺寸，单位为英寸（毫米）装运重量 实际重量 部件号6.10 x 6.10 x 5.15 in. (155 x155 x 131 mm)4 lb. (1.8 kg)_ 3 lb. (1.4 kg) 24490-00
附件 部件号
标定流量计 771B635H01匹配现有管道系统布置的标定气体适配器套件 1A98771H07
