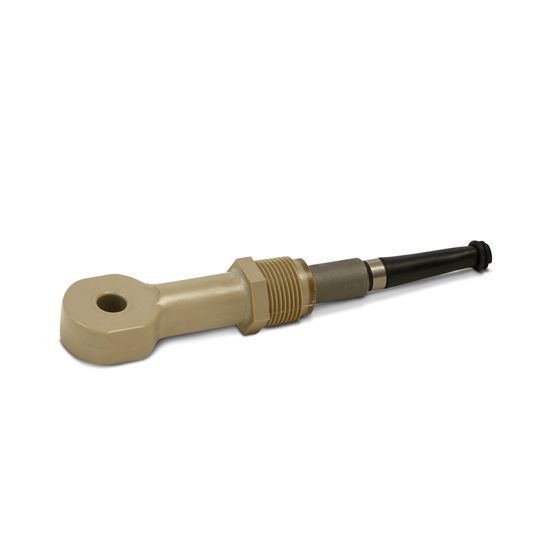

228:通用的环形电导率传感器
228-02-20-54-61:玻璃填充 PEEK,5/8-in 11 UNC,20′ 电缆
228-02-20-54-62:玻璃填充 PEEK,5/8-in 11 UNC,20″ 电缆,用于连接到接线盒
228-02-20-56-61:玻璃填充 PEEK,5/8-in 11 UNC,20′ 屏蔽电缆
228-02-21-50-61:玻璃填充 PEEK,3/4-in MNPT,20′ 电缆,兼容 1181T
228-02-21-54-61:玻璃填充 PEEK,3/4-in MNPT,20′ 电缆
228-02-21-56-61:玻璃填充 PEEK,3/4-in MNPT,20′ 屏蔽电缆
228-03-21-56-61:玻璃填充 PEEK,3/4-in MNPT,20′ 屏蔽电缆,高温
228-04-20-56-61:玻璃填充 Tefzel,5/8-in 11 UNC,20′ 屏蔽电缆
228-04-21-54-61:玻璃填充 Tefzel,3/4-in MNPT,20′ 电缆
228-04-21-56-61:玻璃填充 Tefzel,3/4-in MNPT,20′ 屏蔽电缆,高温
罗斯蒙特228环形电导率传感器228 插入式/沉浸式环形电导率探头订购选型
代 码 结构材料(要求选择)
02 PEEK,标准工作温度为 120 °C(248 °F)
03 PEEK,最高工作温度为 200 °C(392 °F)
04 Tefzel,标准工作温度为 120 °C(248 °F)(不适用于选型代码 50-62 或 54-62)
代 码 过程连接方式(要求选择)
20 5/8 英寸-11 UNC 螺纹连接(标准的 EPDM 垫片),需要定安装接头(见注 1)
21 ¾ 英寸 MNPT 螺纹连接,(不适用于代码-62)
代 码 电缆(要求选择)
50-61 与 1181T 配合使用(见注 2)
54-61 与上述除了 1181T 以外的所有分析仪器 配合使用(见注 2)
56-61 与上述除了 1181T、1054A、1054B 和 2054 以外的所有分析仪器 配合使用(见注 2 和注 3)
54-62 10 英寸电缆,与插入式阀门组件和接线盒配套使用,要求延伸电缆(见注 2)。有关插入式阀门组件
举 例: 228-02-20-54-61

罗斯蒙特分析仪228环形电导率传感器,228-02-20-54-61罗斯蒙特Rosemount Analytical

罗斯蒙特分析仪228环形电导率传感器,228-02-20-54-61罗斯蒙特Rosemount Analytical

注意:
1. 随传感器提供 EPDM 标准垫片(选型代码-20),但是该垫片不适用于(高浓度)HF、H2SO 和 HNO3,针对
这些应用,要选择 Kalrez 垫片(PN 33075-03),也可以选择 Viton 垫片(PN 33075-00)。
2. 延长电缆时,要使用远方接线盒 PN 23550-00(有关连接电缆见表 1)。
3. -56 选择项提供优化的 EMI(抗电磁干扰)/RFI(抗无线电干扰)屏蔽电缆,该电缆建议配套使用 1055、
1056、54eC、3081T、 4081T、5081-T 或 Xmt-T 分析仪器。
1. 延长电缆表(要规定所需长度)
通过远方接线盒,用延长电缆连接传感器与分析仪。当 228 选择顶部安装接线盒时(228-[ ]-20-54-62)也要选择
延长电缆。
PN 适用仪表
23294-00 适用于 1054A、1054B、2054、1055、54C、54eC、81T、3081T、4081T、5081-T 和 Xmt-T 分析仪
23294-01 只适用于 1181T
23294-04 适用于 1055、54C、54eC、81T、3081T、4081T、5081-T 和 Xmt-T 分析仪
23294-05 适用于 54C、54eC、81T、3081T、4081T、5081-T 和 Xmt-T 分析仪
连接电缆 23294-04 和 23204-05 都具有额外的屏蔽措施。228-04 建议使用 23294-05 电缆。表 2. 适用于所有 200 系列传感器的附件
PN 说明
2001492 不锈钢铭牌
23293-00 适用于 1181T、1054A、1054B 和 2054 分析仪的远方接线盒
23550-00 适用于 1055、54C、54eC、81T、3081T、4081T、5081-T 和 Xmt-T 分析仪的远方接线盒
表 3. 适用于 226 传感器的附件
PN 说明
33185-01 沉浸式安装接头,接口 1 英寸 MNPT,材质 PEEK(适用于 226-80)
33185-02 插入式安装接头,1 英寸长,接口 1 英寸 MNPT,材质 PEEK,带垫片(适用于 226-81)
33219-00 插入式安装附件,电缆紧固螺母,材质 304SS,接口 1 英寸 MNPT(适用于 226-81)
表 4. 适用于 228 传感器的附件
部件号 说明
2001990 插入式安装接头,2 英寸 MNPT,材质 PVC 和 Viton,适用于 228-21
23242-02 插入式安装接头,1-1/2 英寸 MNPT,材质 PEEK、Viton 和 316SS,适用于 228-21
23242-03 插入式安装接头,1-1/2 英寸 MNPT,材质 PEEK、Viton 和 316SS,适用于 228-20
23277-01 安装接头,Foxboro,材质 PEEK,5/8 11 UNC,适用于 228-20
23277-01 SQ7182 安装接头,Foxboro,材质 Tefzel,5/8 11 UNC,适用于 228-20
23311-00 机械插入式阀门组件,适用于 228-20-62,更多信息请见 PDS 71-228
23311-01 手动插入式阀门组件,适用于 228-20-62,更多信息请见 PDS 71-228
33075-00 垫片,Viton 氟橡胶,适用于 228-20
33075-03 垫片,Kal-rez,适用于 228-20
33081-00 插入式安装接头,PEEK,用于 PN 23242-02
33081-0099SQ7091A 插入式安装接头,Tefzel ,用于 PN 23242-02
33081-0199SQ7091B 插入式安装接头,Tefzel ,用于 PN 23242-03
9340065 球阀,1-1/2 英寸 FNPT(最高工作温度:120 ºC),用于 PN 23311-00 和 PN 23311-01
9550179 O 型密封圈,EPR 乙丙橡胶,2-135,用于 PN 2001990
228 沉浸式/插入式环形电导率传感器由抗化学腐蚀填充玻璃的 PEEK 聚醚醚酮、或填充玻璃的 Tefzel 材料模压制成。探头内置(RDT)自动温度补偿元件和 20 英尺(6.1 米)电缆。228 传感器可以匹配的分析仪:1181T、1054A、1054B、2054、1055、1056、54C、54eC、81T、2081T、3081T、4081T、5081-T 和 Xmt-T。有关插入式阀门组件,请参考产品样本 71-228。有关其它的附件,请见表 2 和表 4。如果选择优化 EMI(抗电磁干扰)/RFI(抗无线电干扰)屏蔽电缆,要选择-56 选型代码(不适用于 1181T、1054A、1054B 和 2054 分析仪)。
Rosemount™ 228 环形电导率传感器
环形传感器可在最高为 2 S/cm (2,000,000 uS/cm) 的高电导率液体中良好运行。此类传感器在金属电极传感器会发生故障的脏污和腐蚀性环境中仍可正常工作。可靠的传感器设计使得 Rosemount 228 十分适合测量酸、碱、盐溶液的浓度。
规格
过程连接件1-1/2 英寸 MNPT
阀门类型推荐阀门:1-1/2 英寸全径球阀
结构材料316 不锈钢,Teflon1,乙烯聚丙烯
功能
具有 PEEK 和 Tefzel 等多种耐化学品的主体材质选项,可满足具挑战性的应用需求
强化的内部金属框架设计具有优良的耐振动性
可耐受最高 392°F (200°C) 过程温度的高温选项,并且适合在最高 2135 kPa [abs] (295 psi) 的高压下使用
适合插入式和浸入式应用
丰富的安装选项,可使用 3/4“ MNPT 或 5/8“ 11 UNC 过程连接件
使用可选的收回组装工具包,可在不关闭过程的情况下从管道或储罐上卸下传感器。
