诊断系统

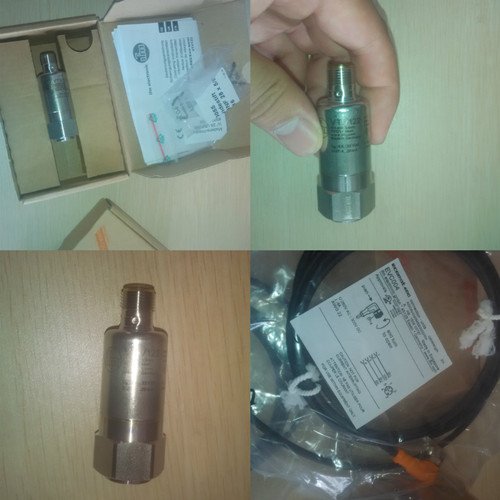

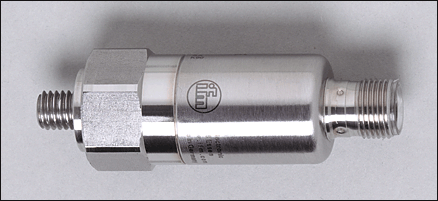

振动变送器VTV122
通过M12接插件连接
根据 ISO 10816标准振动变送器
测量范围veff: 0…25 mm/s
模拟量输出 4…20 mA
2线连接技术

VTV122 VIBRATION TRANSMITTER

使用范围
应用范围  根据ISO 10816标准振动变送器Vrms
电气数据
工作电压 [V]  9.6…32 DC
防护等级  III
总的输入和输出
总的输入和输出  1
输出
模拟的
电流输出 [mA]  4…20
负载最大值 [Ω]  最大值(Ub – 9.6 V) x 50; 720 当UB = 24 V
测量/设定范围
测量范围 [mm/s]  0…25 RMS
频率范围 [Hz]  10…1000
精度/偏差
精确度 [终值的百分比]  < ± 3
重复精度  < 0.5 %
线性  0.25 %
环境条件
环境温度 [°C]  -30…125, 用于UL应用: 温度最大值80 °C
外壳防护等级  IP 67 / IP 68 / IP 69K
认证/测试
EMC电磁兼容
EN 61000-4-2 ESD静电放电:  4 kV CD / 8 kV AD
EN 61000-4-3 HF radiated电磁场辐射:  10 V/m
EN 61000-4-4 Burst暂态脉冲:  2 kV
EN 61000-4-5脉冲:  1 kV
EN 61000-4-6 HF conducted:  10 V
抗冲击  400 g
MTTF [年]  881
机械技术数据
传感器类型  微机电系统（MEMS）
测量轴数量  1
外壳材料  不锈钢 (316S12)
重量 [kg]  0.122
电气连接
接口  M12接插件
接线
1:  L+
2:  4…20 mA
