西贝执行器SCHIEBEL执行器

公司新到一批西贝SCHIEBEL执行器逻辑板型号为：EXRAB5Ec3Z，交付陕西XX化工电厂企业业主使用。

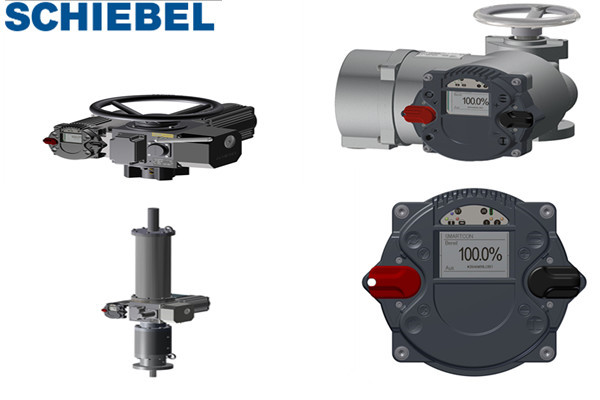

西贝SCHIEBEL执行器SCHIEBEL

SCHIEBEL提供执行器和控制：
阀门，如球，蝴蝶，插头和门
控制阀
安全阀
定制解决方案SCHIEBEL电动执行机构 欧洲历史最悠久的电动执行机构品牌

SCHIEBEL西贝 SCHIEBEL西贝CM系列智能卡和紧凑型AB系列耐而可靠FS系列
CM系列智能卡和紧凑型
AB系列耐而可靠
FS系列创新与安全
奥地利西贝SCHIEBEL执行机构、西贝SCHIEBEL电动执行机构、西贝SCHIEBEL、西贝SCHIEBEL重载型电动执行机构、西贝SCHIEBEL执行器、西贝SCHIEBEL电动执行器、西贝SCHIEBEL控制器
主要型号：
AB系列：AB5 SMod、AB8 CSC、AB18 SMod、AB + IB、AB + IS、AB + IW、AB + MF、AB + L + MSC、AB + L、A B + S
CM03、exCM03、CM03+ MF10、CM03+ MF12、CM03+ MF14、CM03+ MF12SI3.5、CM03+ MF14SI3.5、CM03+L50、CM03+L100、HA16

西贝SCHIEBEL

CM系列SCHIEBEL执行器
Smart & Kompakt
特征
用于开关（S2）和调制（S4）控制的执行器符合ATEX标准，防爆执行机构电压从24 V DC到400 V AC 3〜可调节速度/定位时间一个执行器用于AC / DC上的不同电压集成控制装置SMARTCON的成熟技术SCHIEBEL CM系列电动执行器的基本优点和特点
作为高达62 Nm的多回转执行器，齿轮箱高达500 Nm
作为部分转向执行器高达15,000 Nm
作为高达25 kN和200 mm行程的线性执行器
紧凑轻巧
非侵入性设置
速度和扭矩可供用户调节
手动超驰 – 手动操作不需要手柄
S2-S9操作模式
节能效率高
低噪音，低磨损
密封面越少，防腐蚀性能越好
AB系列SCHIEBEL执行器
Beständig & Zuverlässig
特征
用于开关（S2）和调制（S4）控制符合ATEX标准，防爆执行机构手动覆盖 – 直接输出直接反馈信号电压从24 V DC到690 V AC 3〜定位时间从3秒或40毫米/秒SCHIEBEL AB系列电动执行器的基本优点和特点
坚固可靠
更高的操作模式（平均扭矩）
机械扭矩控制
附加组件的不同
成熟的技术
由于模块化结构而具有高灵活性
标准法兰电机
多回转执行器高达5000 Nm，齿轮箱高达43,000 Nm
作为部分回转执行器，最高可达30万Nm
作为高达400 kN和500 mm行程的线性执行

FS系列SCHIEBEL执行器
Innovativ & Sicher
特征
开关（S2）和调节控制（S4）的执行器符合ATEX标准，防爆执行机构电压从24 V DC到400 V AC 3〜100％失效安全。位置由电动制动器保持无法重新安装或安装故障后需要安全使用力特征可调节阀
SCHIEBEL FS系列电动执行器的基本优点
作为部分转向执行器达32,000Nm
作为线性执行器，最高190 kN，行程230mm
可调节速度/时间
温度范围低至-50°C
无联轴器
没有失去定位
类似的行为正常/故障安全
坚固的施工
Smartcon 2.0
特征
控制单元的远程操作能力显示器的90°可旋转性蓝牙接口可以使用SD卡进行升级，用于下载软件更新或导入和导出数据Android应用程序可用可用的操作协议：Profibus DP，Modbus，ProfiNet等SCHIEBEL SMARTCON的基本优点和特点
显示优化
5 + 1个二进制输入（24 V DC，48 V DC和60 V DC）
具有更高性能（24 V DC）的二进制输出
2个模拟输出+ 2个模拟输入
改进的电磁兼容性（EMC）
扩展温度范围：-60°C至+ 70°C
蓝牙接口
Android应用程式：
– 启动参数
– 保存并恢复设置
– 将数据提交给SCHIEBEL
– 接收数据下载
各种语言
总线系统可用：
– Profibus DP V0
– DeviceNet
– EtherNet Powerlink
– Modbus RTU
– HART
– Modbus TCP
– Modbus RTU
– ProfiNet
部件 规格或参数
电源 3x400VAC，50/60HZ或230VAC 50HZ
接线端子 6+24极，螺钉连接接线插座
控制器 RISC微处理控制器
显示屏 图形点阵LCD
显示灯 4个LED显示灯：开（正在开）- 关（正在关）- 待机- 报警
操作 发光字符
选择开关：Local-off-Remote(就地–待机–远程）
操作开关：open-stop-close(开–停–关）
数字输入 5组输入，开-停-关-紧急开-紧急关等（可组态）
电压 24VDC
隔离 光电隔离
数字输出 8组可组态的光电隔离24VDC
最大负荷 24VDC Max，100mA
阀位反馈信号（可选） 0/4～20mA，反馈信号
定位器（伺服放大器） 0/4～20mA，输入信号
语言 德语、英语、西班牙语、捷克语
通讯 红外线接口
PROFIBUS（可选） PROFIBUS DP
防护等级 标准 非侵入式，IP67
可选 双重保护，IP68
防爆 Eexde II CT4
表面喷漆 RAL7030灰白色：K2防腐
工作温度 -25°C～70°C
SCHIEBEL（西贝）公司成立于1958年，位于奥地利维也纳，是世界阀门风门执行机构最早的生产厂商之一。SCHIEBEL（西贝）“智能重载型电动执行机构”采用完全隔离式结构，设计使用寿命高达30年，并可以特殊订制产品，能满足最严格的工业标准和操作环境，可广泛应用于石油、化工、冶金、电站、水处理、造纸等行业。
1958年，SCHIEBEL（西贝）公司成立
1996年，SCHIEBEL（西贝）授权中国总代理
1999年，SCHIEBEL（西贝）获得SCC认证
＞产品重量轻，用户安装、调试、维护更方便；
＞参数设定方便，所有配置参数均由操作面盖上的开关设定，无需额外工具，无需打开执行机构外壳；
＞非接触式磁感应操作开关，简易、可靠；
＞就地显示屏LCD多行就地显示，独特180°翻新显示，多语言菜单可选；
＞非侵入式双密封，保护内部元件不受外部严酷环境影响。可选双密封IP68防护以及防爆结构；
＞可选配FAILSAFE安全自保电动执行机构，反应快，可靠性高；
50多年的深入研究和持续创新，确保SCHIEBEL（西贝）执行机构结构严谨、功能完善、覆盖面广，得到众多企业成功应用，见证了其卓越的品质和具有特色的性能，使“西贝”成为用户值得信赖的国际品牌。
SCHIEBEL（西贝）公司成立于1958年，位于奥地利维也纳，是世界阀门风门执行机构最早的生产厂商之一。SCHIEBEL（西贝）“智能重载型电动执行机构”采用完全隔离式结构，设计使用寿命高达30年，并可以特殊订制产品，能满足最严格的工业标准和操作环境，可广泛应用于石油、化工、冶金、电站、水处理、造纸等行业
参数设定方便、快速、简洁
＞所有配置的参数如运行方式、动作模式、转矩、报警值等，均能由传感器开关设定，而无需任何额外的工具，也无需打开执行器的外壳。
输入/输出多项组态
＞5路数字输入，8路数字输出，数字输入输出用户均可根据需要自行组态，它由内部或外部24V供电。模拟位置变送器是标准配置。定位器或PID定位器是可选的。
传感式开关
＞两开关均为磁感应式传感器开关，无须旋转轴。所有参数的设置只需要通过选择/操作开关完成，使操作变得既简易又安全可靠。4
就地显示屏
＞显示屏可显示执行器的状态和阀位及输入输出电流信号，而且还可显示宽范围的校准和诊断信息。就地四个LED指示灯提供了简单明白的指示，通常表示阀位状态和诊断报警
电子密码锁
＞为防止任意操作，系统能够加电子密码。
独特的步进动作
＞可以使执行机构在某一段位置能按照用户的要求逐步的关闭或开启阀门。
历史数据记录
＞一个数据的采集器捕捉并存贮事件数据。它能够追踪历史数据，维护方便。
红外线设定
＞为了更有效地设定执行器，用户可以用红外线接口来设置高级参数和额外的状态信息。SMARTCON—ECT软件使执行机构的通讯实现了可能,同时也能实现多台具有相同参数设置的执行机构的管理,使更多的执行机构的启动变的更简单.
非侵入式双密封
＞双密封的防护结构使内部元件不受外部严酷的环境影响。
智能控制器
＞一个RISC CPU 满足了高度的灵活性和监控系统的要求。它增强了操作的安全。所有参数均存于E2-PROM中，而无需电池。
SCHIEBEL（西贝）执行机构结构严谨、功能完善、覆盖面广，得到众多企业成功应用，见证了其卓越的品质和具有特色的性能，使“西贝”成为用户值得信赖的国际品牌。
西贝执行机构：欧洲历史最悠久的电动执行机构SCHIEBEL ANTRIEBSTECHNIK，60年的研发和生产电动执行机构已经在世界的领导者。 7个国家办事处，并与SCHIEBEL世界领先的电动执行器的制造商之一，30个国际销售伙伴。现在我们更接近我们的尊敬的客户提供SCHIEBEL
SCHIEBEL从产品开发到生产的;从现场安装，它提供一切广泛的客户服务。这种优势，因为其结果满足所有客户的需求，使客户满意度。
开发新技术
建立了长期，密切的合作与我们的客户，我们揭露不寻常的，并已工具到我们的创新产品，并进一步发展他们。因此SCHIEBEL使得完整的，而不是市场需求，在技术和安全性方面。
高品质的产品
作为全球领先的制造商，SCHIEBEL行为与质量的高度责任感。质量管理体系是必要的，它包装的整个生产过程，开始采购和培训，包括内部员工之前，客户还包括外国观察员控制和测试。质量认证是SCHIEBEL必须的。
仍是第一年度和制造SCHIEBEL 1958年动器
