西门子压力变送器7MF4433-1BA02-2AB6-ZA01

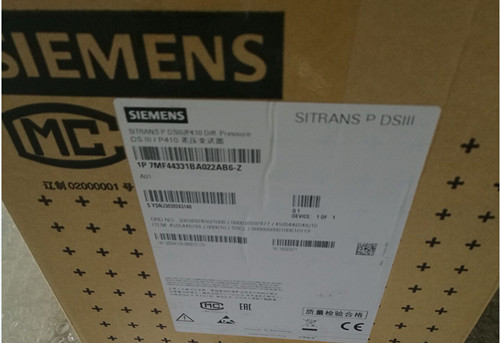

新到货7MF4433-1BA02-2AB6-ZA01西门子压力变送器，交付陕西XX煤化工企业使用。
7MF4433

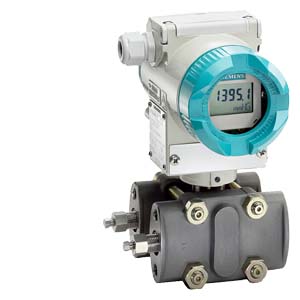

SITRANS P DS III,HART,4-20 mA，用于差压和流量的变送器，PN 32/160
SITRANS P DS III用于差压和流量变送器
压力盖测量仪表的测量范围：
SITRANS P变送器
用于压力、绝压、差压、流量和液位用于食品、制药和生物技术带有用于造纸业的PMC连接带有无线通信WirelessHART用于液压液位
SITRANS P远程密封件
差压和流量变送器

7MF4433-1BA02-2AB6-ZA01

7MF4433Q；送货范围：1组(对)；
材料：不锈钢，材料号14404/316L
过程连接符合EN 1092-1或ASME B16.5；密封
面符合EN 1092-1，形式B1，或符合ASME B16.5
RF 125…250 AA

7MF4435-…..-….
SITRANS P DS III,FF,变送器用于差压和流量测量PN 32/160
7MF4434-…..-….
SITRANS P DS III PROFIBUS PA，用于差压和流量的变送器，PN 32/160.
压力、绝压、差压、流量和液位变送器，量程1mbar～700 bar
不同的要求需要不同的变送器。
带有不同的连接选件和不同的外壳–带或不带显示屏。
不论是常规操作、智能操作还是通过WirelessHART、PROFIBUS PA或基金会现场总线进行操作-SITRANS P，均能提供用户友好型和出色的性能。
满足基本要求的测量传感器
SITRANS P200:
单量程变送器，仅适用于相对和绝对压力陶瓷测量单元适合一般应用
SITRANS P210:
单量程表压变送器不锈钢测量单元用于低压应用
SITRANS P220:
单量程表压变送器
不锈钢测量单元，全焊接式
用于高压应用和制冷技术领域
SITRANS P250：
单量程差压变送器
模拟量电子器件
可以提供全进口型和国内组装型
SITRANS MPS系列（潜水式传感器）：
静压液位测量变送器
SITRANS P紧凑型：
单量程变送器
标准量程
卫生设计
可提供不同的无菌连接系列
具有WirelessHART通讯功能的变送器
SITRANS P280：
使用WirelessHART进行无线通信
电池工作时间
使用三个按钮以及SIMATIC PDM和HART调制解调器进行参数设置，或通过Wireless-HART以无限方式进行参数设置
用于食品、制药和生物技术的变送器
SITRANS P300：
智能和常规操作以及通过PROFIBUS或FOUNDATION现场总线进行操作
卫生设计

7MF4433-1BA02-2AB6-ZA01

可提供不同的无菌连接系列
带有ATEX、FM和CSA认证
用于造纸工业中的表压测量的变送器
SITRANS P300和SITRANS P DS III：
智能和常规操作以及通过PROFIBUS或FOUNDATION现场总线进行操作
带有用于造纸业的PMC连接
带有ATEX、FM和CSA认证
适合一般应用的变送器

7MF4433-1BA02-2AB6-ZA01

SITRANS P DS III：
智能和常规操作以及通过PROFIBUS或FOUNDATION现场总线进行操作
更适用于水平差压管线
1区本质安全或隔爆型外壳
带有ATEX、FM和CSA认证
满足较高要求的变送器
SITRANS P500：
用于测量压力差、流量和液位的变送器
智能操作和常规操作
测量精度高非常快的响应时间极低长期漂移1区本质安全或隔爆型外壳带有ATEX、FM和CSA认证
带远程密封件的测量装置
下面的内容介绍使用带和不带远程密封的SITRANS P压力变送器的典型测量装置的示例。安装
对夹式设计的远传密封安装在测量点的连接法兰和虚拟法兰之间。
法兰设计的远传密封可以直接安装在测量点的连接法兰上。
必须遵守虚拟法兰或法兰连接的远传密封的相关压力额定值。
压力变送器应安装在连接法兰下面（在使用差压变送器时，安装在下部连接法兰的下面）。当在高于大气压力的压力下测量时，压力变送器也可以安装在连接法兰的上方。在测量低于大气压的压力时，必须总要将变送器安装在连接法兰的下面（并且在使用差压变送器的情况下，必须总要安装在下面的连接法兰下面）。
测量范围的偏差
使用两个远程密封进行测量时，若两个连接法兰之间的高度有差异，则远传密封毛细管加油将产生附加差压。这将导致测量范围偏差，在您设置压力变送器时必须考虑到该偏差。
当压力变送器和远程密封件未安装在相同高度时，还会产生测量范围的偏移。
压力变送器输出
如果封闭容器中的液位、分离层或密度增加，差压和压力变送器的输出信号也增加。
若输出信号随压力差的上升而下降，则必须将刻度的开始端和结束端调换。
使用开口容器时，上升的压力通常分配给增加的液位、分离层或密度。
环境温度的影响远程密封和压力变送器之间的毛细管应尽可能短，以获得良好的传输响应。还应采取措施以避免远程密封件之间存在温度差。
若整个装置暴露于温度变化之下，则毛细管中、远程密封件中以及连接部件中的液体会产生热量导致的体积变化，从而产生温度误差。
备注
在测量分隔层时，请确保：分隔层位于两个阀门之间。容器中的液位总是高于上面的阀门。压力变送器和远传密封的可能组合
安装方式压力变送器
远传密封A/B
7MF4010
7MF4013
7MF4033
7MF4034
7MF4035
7MF8023
7MF8024
7MF4900
7MF4910
7MF4920
C1/C2
7MF4233
7MF4234
7MF4235
7MF4900
7MF4910
7MF4920
（适用于各种情况的真空防护设计）
7MF4333
7MF4334
7MF4335
7MF4901
7MF4921
D
7MF4433
7MF4434
7MF4435
7MF4903
7MF4923
E
7MF4433
7MF4434
7MF4435
7MF4913
G/H/J
7MF4433
7MF4434
7MF4435
7MF4903
7MF4923
压力和液位测量的安装类型（开口容器）
